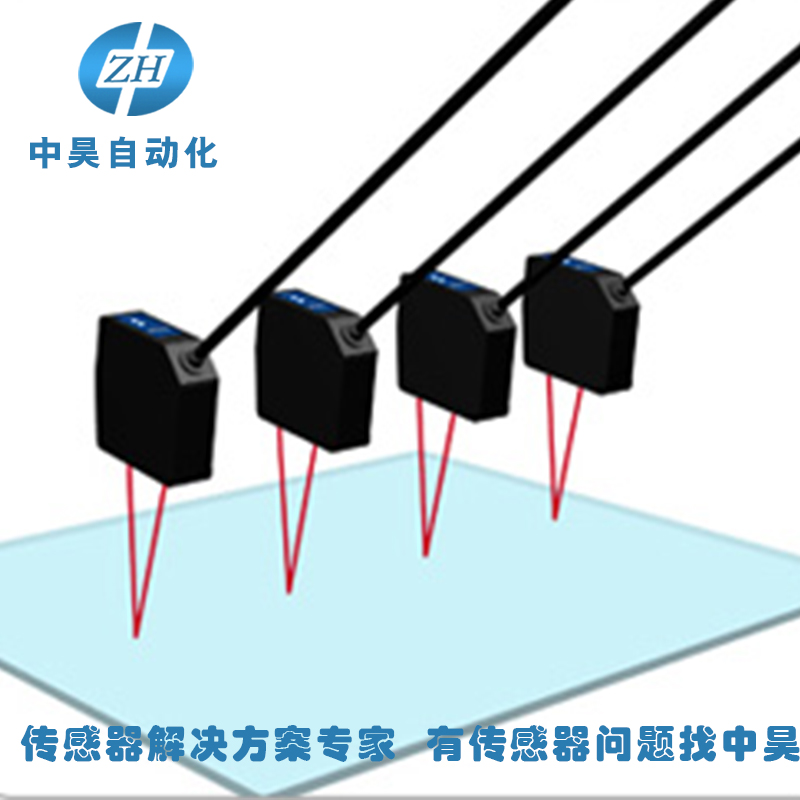

使用多個CD5-W85激光位移傳感器感應頭檢測玻璃板表面上的波紋。

CD5-W85激光位移傳感器使用正反射模式可以準確的檢測玻璃板的厚度及表面上的波紋。

控制器CD5A-N同時連接多個感應頭時，通過內置的運算功能只需簡便運算就可計算出不同感應頭的綜合測量值。

激光位移傳感器對位移的測量不僅是非接觸式的測量方式，而且具有較高的精度，具有廣泛的應 用。本文研究了一種利用激光位移傳感器測量工件上點的二維坐標，從而實現物體形狀的高精度測量。通過一維電位移平臺帶動激光位移傳感器掃描物體的表面，然后對測量的數據進行處理，進而得到物體的表面形貌。

CD5-W85激光位移傳感器是采用三角法實現物體位移的非接觸測量，其原理是：用一束激光以某一角度聚焦在被測物體表面，然后從另一角度對物體表面上的激光光斑進行成像，物體表面激光照射點的位置不同，所接受散射或反射光線的角度也不同，測出光斑像的位置，即可計算出物體表面激光照射點的位置。當物體沿激光線方向發(fā)生移動時，測量結果就將發(fā)生改變，從而實現用激光測量物體的位移。
