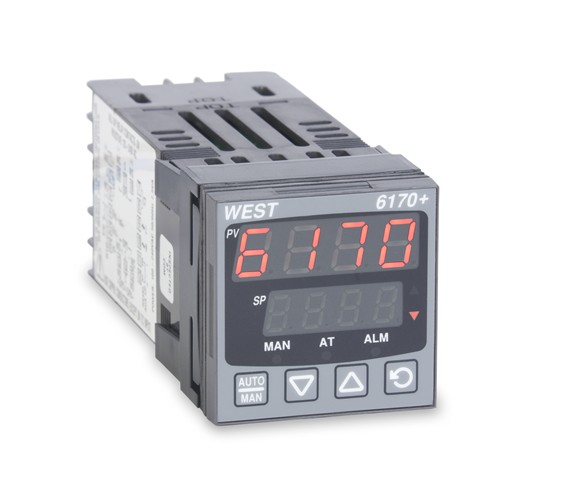

WEST P6170閥門控制器
特點 | |
尺寸規格 | 1/16 DIN、1/8DIN、 1/4DIN。 |
控制類型 | PID 控制、on/off控制、自整定、自適應。 |
閥位控制 | 開環閥位控制算法,無需閥位反饋信號。 |
自動/手動 | 無擾動切換。 |
輸出配置 | 最多3個輸出,其中2個控制輸出(開閥/關閥),最多1個報警輸出或1個變送輸出。 |
報警類型 | 過程高/低報警、偏差報警、帶報警、邏輯與/或報警、回路斷線報警。 |
人機界面 | 4鍵操作,雙4 位13mm 和10mm LED 顯示,3 個LED 指示燈。 |
計算機組態 | 離線計算機組態(不需通訊選件)。 |
輸入 | |
熱電偶 | J、 K、 R、 S、 T、B、L、N。 |
RTD | 3 線 PT100, 每線最大阻值50Ω,(三線要平衡)。 |
線性直流 | 0~20mA、4~20mA、0~50mV、10~50mV、0~5V、1~5V、0~10V、2~10V,量程-1999~9999,小數點位置可調。 |
阻抗 | 熱電偶和mV輸入時>100MΩ、V輸入時47kΩ、mA 輸入時為4.7Ω。 |
精度 | 滿量程的±0.25%±1LSB(熱電偶輸入時冷端補償誤差<0.7℃) |
采樣頻率 | 每秒4次,14為A/D精度。 |
傳感器斷路檢測 | <2秒(0~20mA除外),控制輸出關閉,熱電偶和mV輸入時顯示高報警,PT100、V和mA輸入時顯示低報警。 |
輸出和選件 | |
控制和報警繼電器 | SPDT 2A 240V AC 繼電器,壽命>500,000。 |
SSR輸出 | 驅動能力>4.3VDC,最大負載250Ω(10V 500Ω可選)。 |
固態繼電器輸出 | 0.01A~1A,AC20-280V,47-63Hz。 |
變送輸出 | 0~20mA、4~20mA、0~5V、0~10V,最大負載500Ω,精度±0.25%。 |
通訊 | 2 線RS485,波特率1200~9600,West ASCII (Modbus 可選)。 |
閥位反饋輸入 | 0-20/4-20mA,0-100mV,0-5/1-5/0-10/2-10V 或≥2kΩ電位計可調 -1999 至 9999。可數字輸入或前面板本地/遠程選擇設定值(通過RSP) |
雙設定點 | 數字輸入選擇SP1/SP2。 |
操作環境 | |
溫度和濕度 | 0~55)℃(儲存溫度-20~80℃)相對濕度20%~95%。 |
電源 | 90~264V 50/60Hz(22~65V AC/22~55V DC可選),功耗 4 W。 |
前面板防護 | IEC IP66/NEMA 4(背部防護IP20)。 |
認證 | ISO9001、CE、 UL、Ulc。 |
