輪廓傳感器

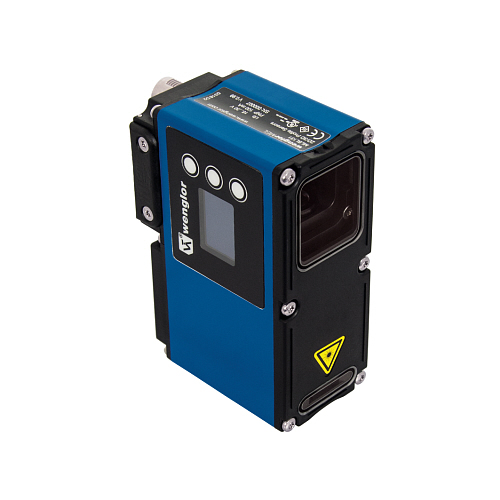

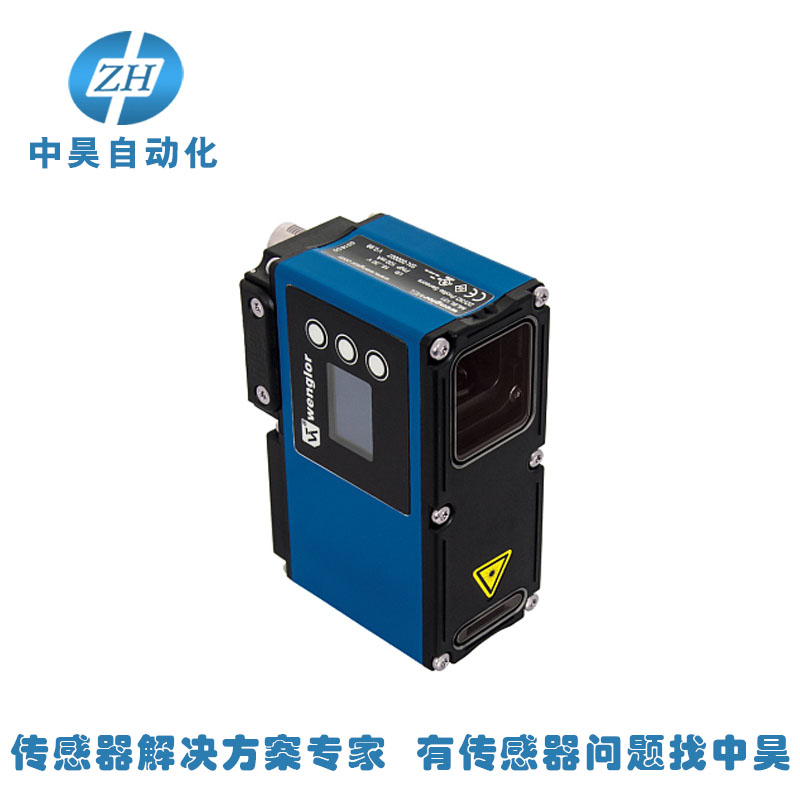

輪廓傳感器 MLSL104 ● 每秒的測量點數可達到3.6百萬。  ● 緊湊的輕量化結構也可以用于機器人。 ● 視長寬度X的精確分辨率>1200個測量點。

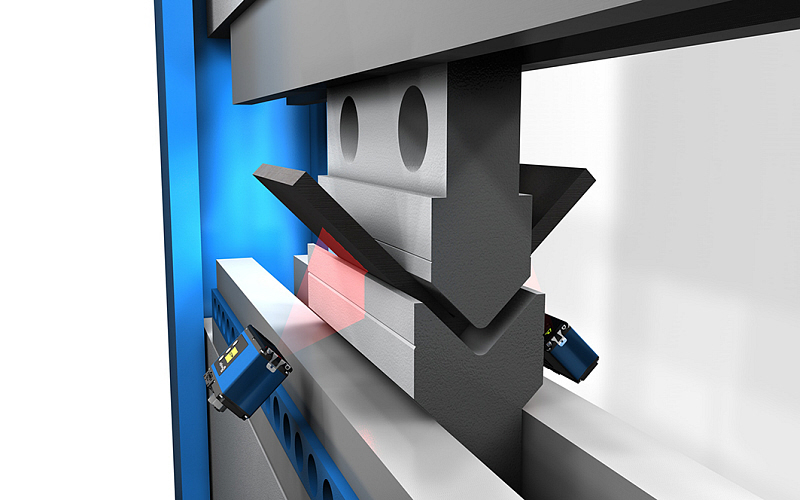

輪廓傳感器應用

二維/三維輪廓傳感器將激光線投射到測量物體上并用裝在三角測量角的內置攝像頭形成一個精確的線性化垂直廓線。由于配有相同的開放接口，借助 DLL 程序庫或 GigE-Vision 標準可以集成 weCat3D 系列，無需輔助控制單元。威格勒提供滿足您應用的專用軟件包，可供選擇。

輪廓傳感器光學參數

型號		MLSL104
Z軸的工作范圍		100...500mm
測量范圍Z		70...280mm
X視野寬度		400mm
線性誤差		200μm
Z軸的分辨率		12,4...160μm
X軸的分辨率		68...246μm
光線類型		激光紅光
波長		660nm
使用壽命（Tu=+25℃）		20000h
激光等級（EN60825-1）		1M
最大允許的外部光線		5000

輪廓傳感器電氣參數

供電電壓	10...30V DC
電流消耗（Ub=24V）	300mA
測量率	200...40000/s
溫度范圍	0...45℃
儲藏溫度	-20...70℃
輸入/輸出端數量	4
切換輸出端切換電流	100mA
抗短路	是
反極性保護	是
防過載	是
接口	Ethernet TCP/IP
傳輸率	100/1000 Mbit/s
防護類別	Ⅲ
FDA登錄編號	1610444-000

輪廓傳感器機械參數

外殼材料	鋁；塑料
防護等級	IP67
接線類型	M12x1；12針
以太網接口類型	M12x1；8針
透鏡遮蓋	塑料
重量	290g

輪廓傳感器常規參數

網頁服務器

是

輪廓傳感器輸出功能

可編程的PNP/NPN/推挽式	是
可切換的常閉/常開觸點	是

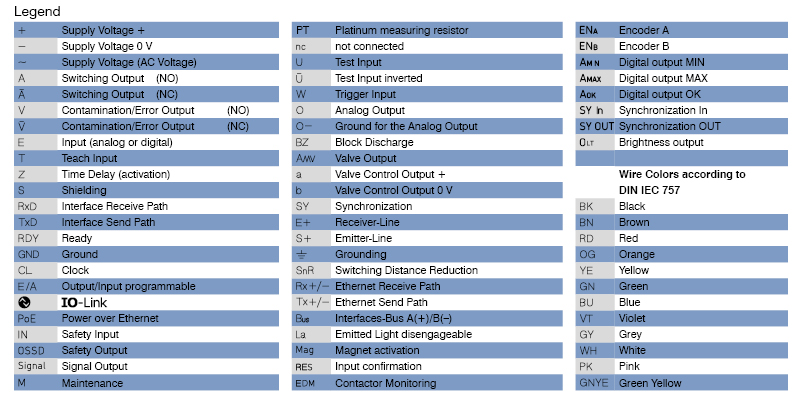

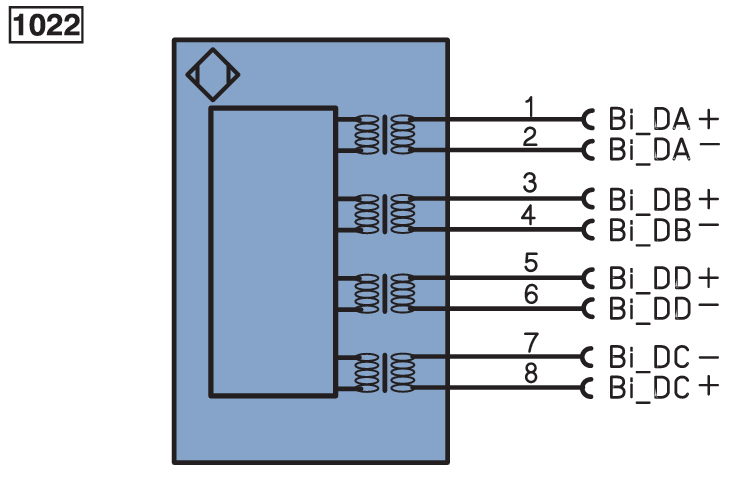

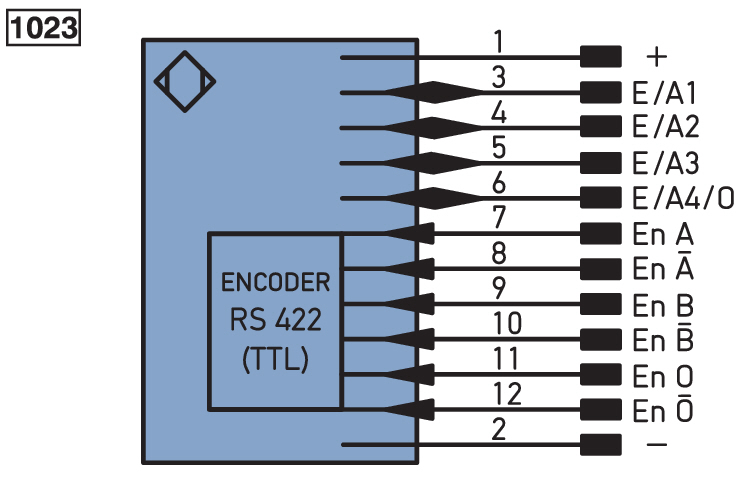

輪廓傳感器接線圖

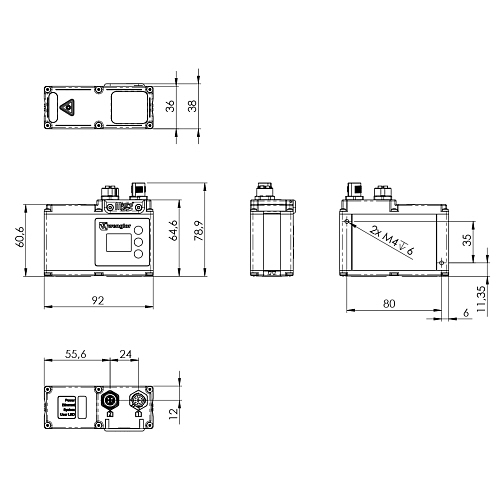

輪廓傳感器尺寸圖
