激光位移傳感器

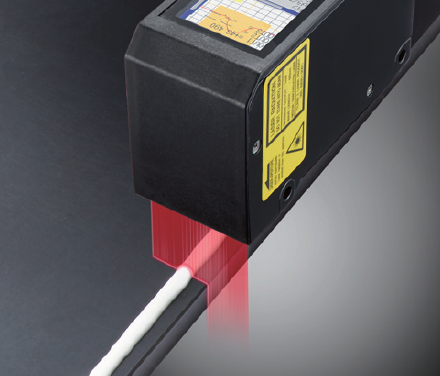

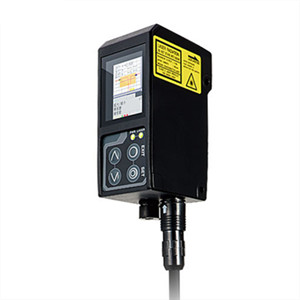

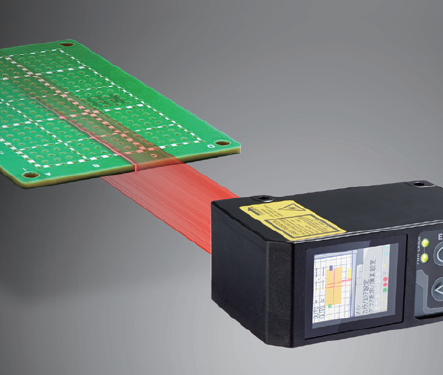

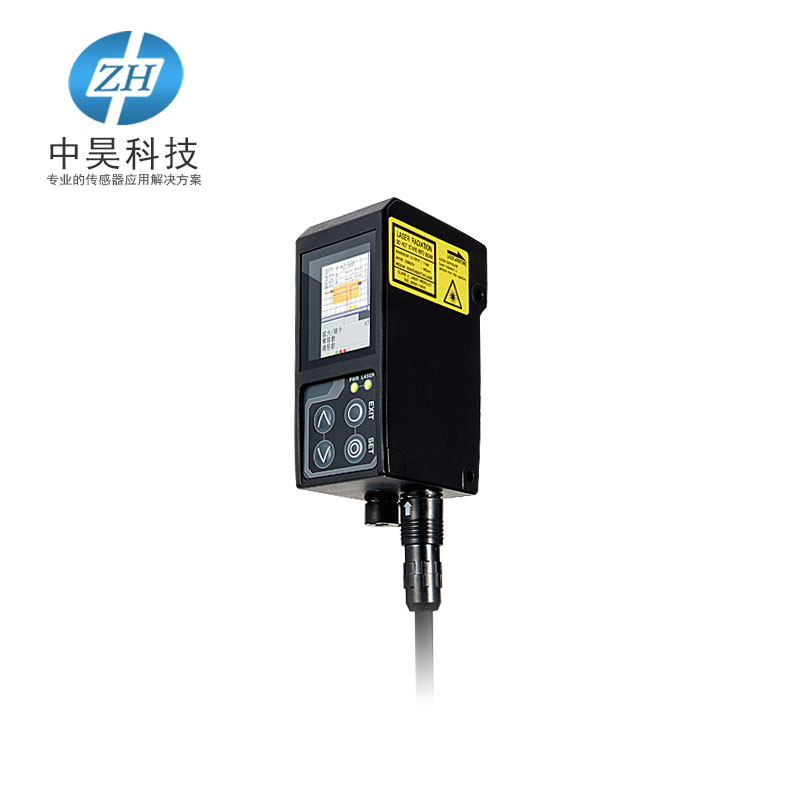

2D形狀測量激光位移傳感器LS系列 ●激光2D形狀測量，高精度，高分辨 ●在自動化的制造生產線上，對零部件的外觀檢查、原材料的品質管理都有嚴格的要求。OPTEX奧泰斯針對以往的點激光位移傳感器、機器視覺等產品解決不了的檢測領域，推出的二維測量的激光位移傳感器LS系列。 ●新一代的激光2D形狀測量傳感器，實現了高精度、高速、超高性價比，開拓了零部件檢測的新領域。

 激光位移傳感器技術特性

● 獨特的高速、小型、低價格的形狀測量傳感器

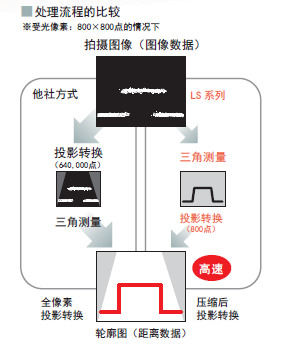

  通過對拍攝畫像進行投影轉換后，演算處理并轉換成距離數據，實現高度和寬度的測量。

  與其他公司全像素投影轉換的產品相比，采用獨特的三角測量后投影轉換的方式，

  大幅壓縮了數據處理量，實現高速測定。LS 系列二維測量傳感器實現了小型、高集成、低成本。



● 設定簡單

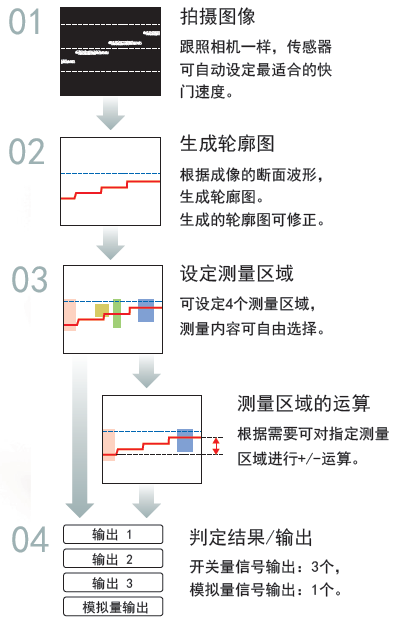

   LS系列，通過拍攝圖像生成輪廓圖、測量區域的設定/運算、

   判定結果/輸出，4個步驟就可以完成設定。

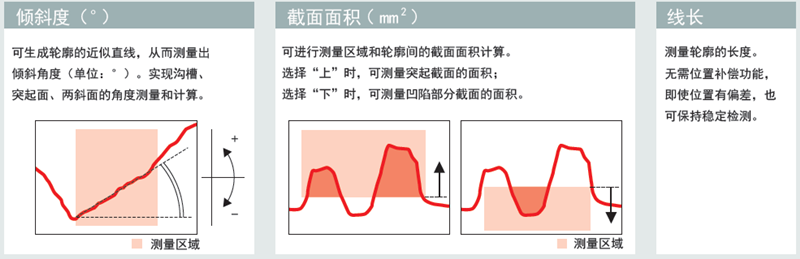

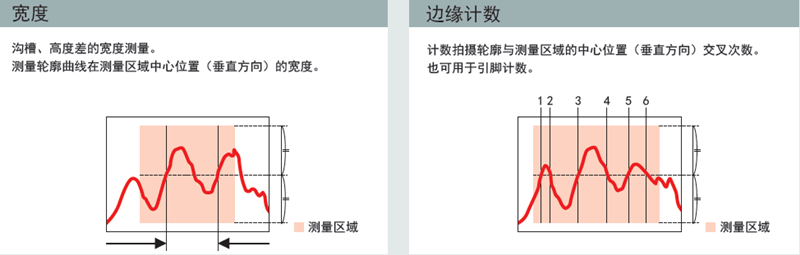

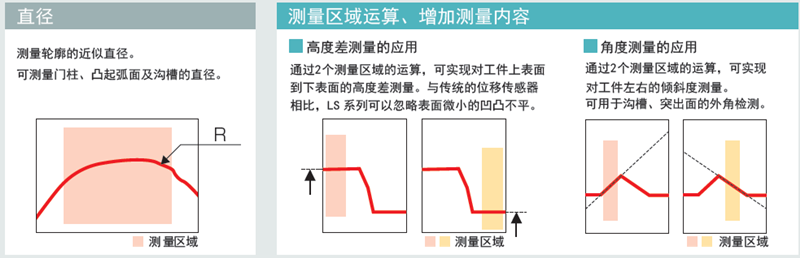

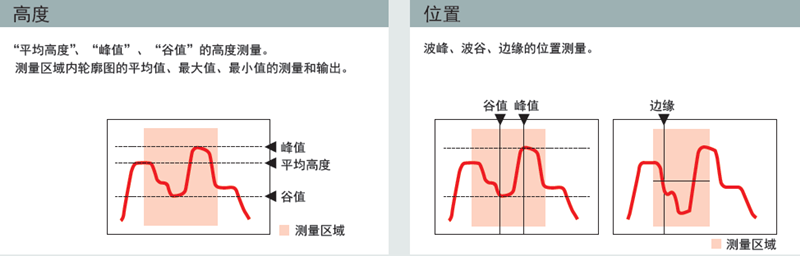

● 12種檢測內容可選

● 高精度、高穩定性的測量功能

■ 快門速度自動調節功能

   設定時，放置好工件位置后，按下“自動調整”按鍵，

   傳感器會根據受光量自動選擇最佳的快門速度。



■ 輪廓補償功

   二維激光傳感器LS 系列內置的輪廓補償功能，對有位置偏差的工件，

   進行高度、位置、傾斜度的補償。



■ 4種拍攝模式

   傳感器擁有標準的“高精度模式”、4倍速的“ 高速模式”、擴大動態范圍的“HDR模式”、

   去除干擾的“NR模式”，應對各種檢測需求，并能穩定檢測。



  HDR 模式  （High-Dynamic Range）        NR 模式  （Noise Reduction）



        　　　　  　

 通過2次快門成像合成圖像。　　　　        合成激光ON/OFF 兩個狀態

 針對金屬、鏡面物體等表面　　　　　       下拍攝的圖像。從而消除環

 亮度差異較大的場合時使用?！　　　?      境光的干擾。



● 附帶軟件，操作簡單

  LS系列標配的PC軟件，可實現簡單的、全面的設定。

●主輪廓、測量區域的設定簡單

●所有設定都可通過RS-485通信接口完成

●可高精度輸出輪廓圖數據

●無需另外購買昂貴的顯示器

※ 需要購買連接PC的電纜線。

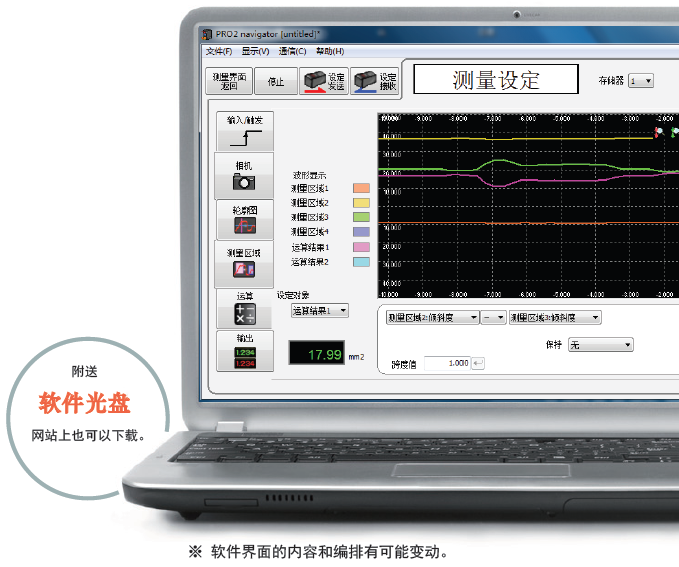

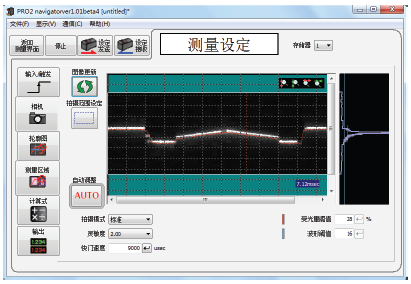

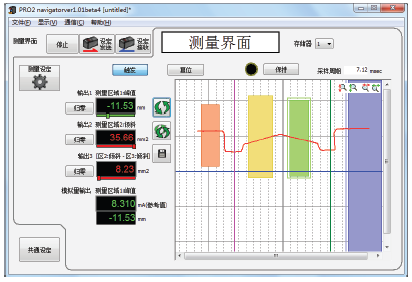

■測量界面（主界面）　　　　　　　　　　　　　　　　■設定界面

  可以確認測量結果和生成的輪廓圖?！　　　　　　　　　?/span>  測量設定，是通過界面左側的項目來實現。

  可以通過點擊按鈕，實現測量值保持和觸發拍攝等?！　　? 按項目的上下順序依次進行設定。

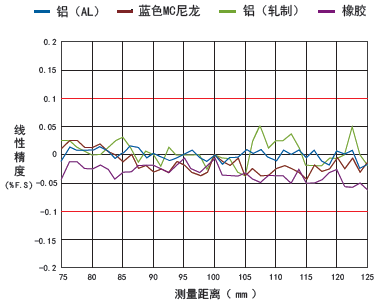

● Z軸不同材質的線性精度（參考值）

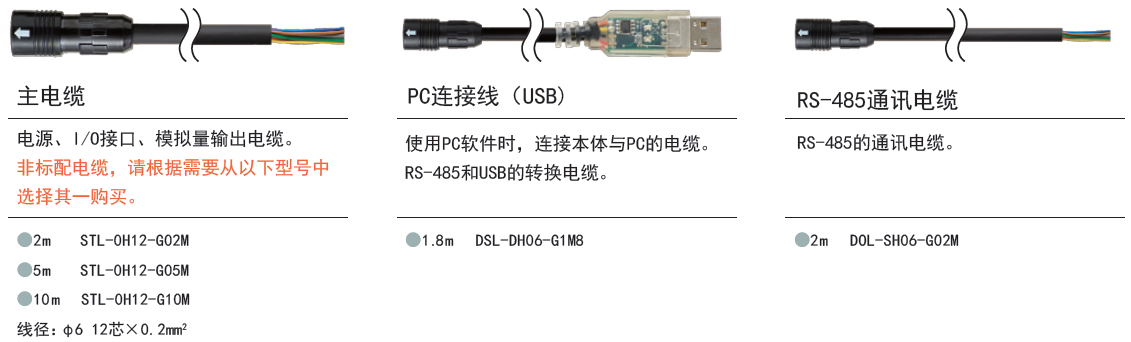

● 可選購件（電纜）

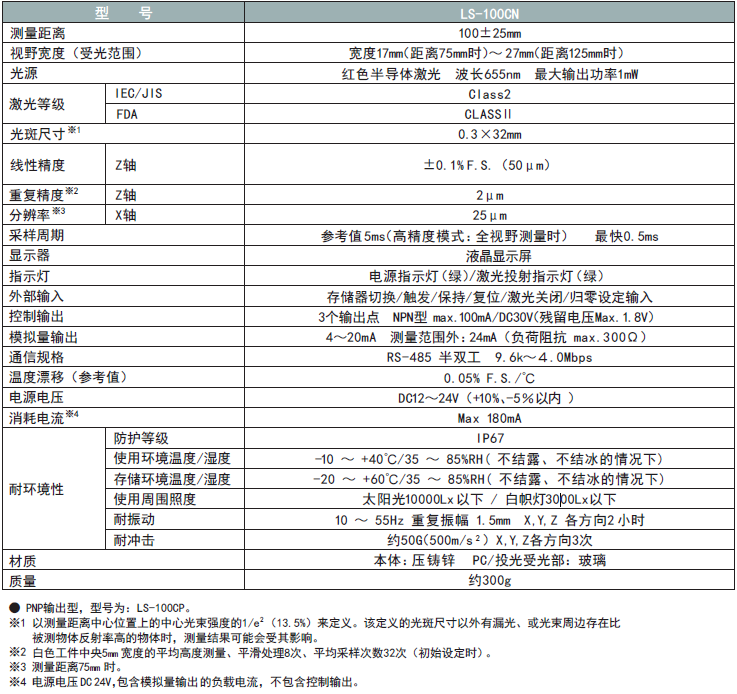

 激光位移傳感器技術規格

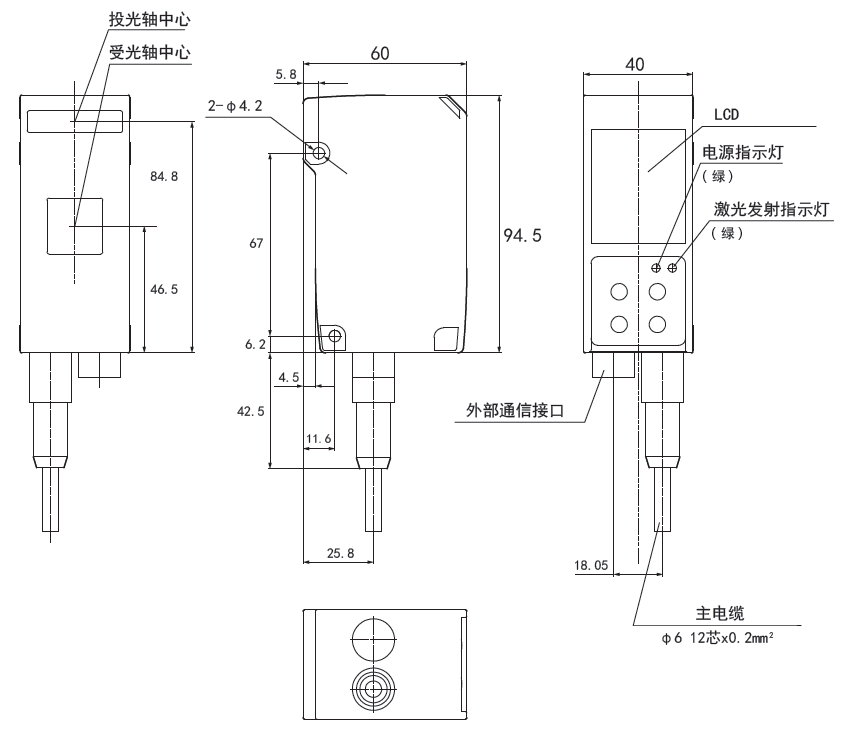

 激光位移傳感器尺寸

 激光位移傳感器實例應用

剎車盤部件的高度測量

指示剎車磨損程度的金屬部件PWI的前端和剎車面的相對位置（高度）測量。（PWI:Pad Wear Indicator）

監視是否兩張基板重疊在一起

跟以往采用2臺位移傳感器來測量厚度的方法相比，選用LS系列，在橫向安裝1臺即可實現測量，安裝和設計更容易。

密封膠的涂裝位置、涂裝量測量

密封膠涂抹后，馬上對高度、寬度進行測量，并反饋給控制系統，以準確地控制涂膠量和涂膠位置。

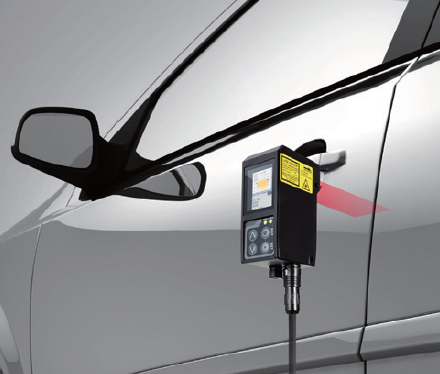

汽車車門間隙、高度差檢測

為保證汽車車門安裝時的精確度，可以對門體和車體之間的縫隙、高度差等進行短時間的非接觸測量。
