物位料位傳感器原理及應用-東莞中昊傳感器

料倉的物料位置，液體的位置，料斗里物料還剩多少，等等，這些都要靠物位料位傳感器去檢測，下面東莞中昊傳感器就給大家介紹下料位傳感器的原理，種類及應用。物位傳感器可分兩類：一類是連續測量物位變化的連續式物位傳感器；另一類是以點測為目的的開關式物位傳感器即物位開關。下面介紹幾種實用化的物位傳感器及應用。

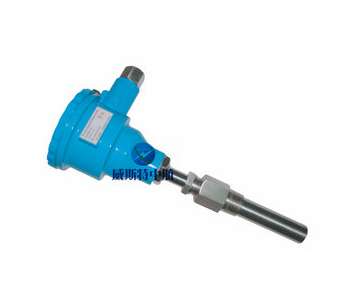

1、電容式料位傳感器
電容式物位傳感器有兩個導體電極（通常把容器壁作為一個電極），由于電極間是氣體、流體或固體而導致靜電容的變化，因此可以敏感物位。電容式物位傳感器可以采用微機控制，實現自動調整靈敏度，并且具有自診斷的功能，同時能夠檢測敏感元件的破損、絕緣性的降低、電纜和電路的故障等，并可以自動報警，實現高可靠性的信息傳遞。由于電容式物位傳感器無機械可動部分，且敏感元件簡單，形狀和結構的自由以大，操作方便，因此，它是應用最廣的一種物位傳感器。
2、浮球料位傳感器
這種傳感器通過檢測平衡浮子浮力的變化來進行液位的測量。它可以配備微機，使之具有自檢、自診斷和遠傳的功能，利用它可以高精度地測量大跨度的液位。
3、壓力式料位傳感器
一般采用半導體膜盒結構，利用金屬片承受液體壓力。通過封入的硅油導壓傳遞給半導體應變片進行液位的測量。由于固態壓力傳感器（壓阻電橋式）性能的提高和微處理技術的發展，壓力式物位傳感器的應用愈來愈廣。
4、超聲波料位傳感器
它是一種非接觸式的物位傳感器，應用領域十分廣泛。其工作原理是，工作時向液面或粉體表面發射一束超聲波，被其反射后，傳感器再接收此反射波。設聲速一定，根據聲波往返的時間就可以計算出傳吸器到液面（粉體表面）的距離，即測量出液面（粉體表面）位置。其敏感元件有二種，一種是由線圈、磁鐵和膜構成的，另一種是由壓電式磁致伸縮材料構成的。前者產生的是10KHz的超聲波，后者產生的是20~40Khz的超聲波。超聲波的頻率愈低，隨著距離的衰減愈小，但是反射效率也小。

物位料位傳感器原理及應用-東莞中昊傳感器
5、激光式料位傳感器
它是一種性能優良的非接觸式高精度物位傳感器。其工作原理與超聲波物位傳感器相同，只是把超聲波換成光波。激光束很細，作為物位傳感器時，即使物位表面極其粗糙，其反射波束也不過加寬到20mm，但這仍是激光式物位傳感器可以接收的范圍內、激光式物位傳感器一般采用近紅外光。它是把光流發射出的激光利用半透射反射鏡處理。一部分作為基準參考信號輸入時間變送器，另一部分通過半透射反射鏡的激光經過光學系統處理成為一定寬度的平行光束照射在物體面上。反射波到達傳感器接收部再轉換成電信號。
此外，近年來隨著高科技的發展，出現了數字式智能化的物位傳感器，它是一種先進的數字式物位測量系統。將其測量部件技術與微處理器的計算功能結合為一體，使得物位測量?jī)x表至控制儀表成為全數字化線軌滑臺系統。數字式智能化物位傳感器的綜合性能指標、實際測量準確度比傳統的模擬式物位傳感器提高了3－5倍。
