電感式接近傳感器的參數解析與選擇


電感式接近傳感器的選擇、參數解析,格威姆電子有限公司專業生產接近傳感器,接近傳感器使用說明電感式接近傳感器的選擇、參數解析等產品。


　1.接近傳感器是一種毋需與運動部件進行機械接觸而可以操作的位置開關，接近傳感器是種開關型傳感器(即無無觸點開關)，它即有行程開關、微動開關的特性，同時具有傳感性能，且動作可靠，


　　性能穩定，頻率響應快，應用壽命長，抗干擾能力強等、并具有防水、防震、耐腐蝕等特點。產品有電感式、電容式、霍爾式、交、直流型。


　　接近傳感器又稱無觸點接近傳感器，是理想的電子開關量傳感器。


　　2.接近傳感器的主要功能


　　2.1檢驗距離


　　檢測電梯、升降設備的停止、起動、通過位置;檢測車輛的位置，防止兩物體相撞檢測;檢測工作機械的設定位置，移動機器或部件的極限位置;檢測回轉體的停止位置，閥門的開或關位置;


　　檢測氣缸或液壓缸內的活塞移動位置。


　　2.2尺寸控制


　　金屬板沖剪的尺寸控制裝置;自動選擇、鑒別金屬件長度;檢測自動裝卸時堆物高度;檢測物品的長、寬、高和體積。


　　2.3檢測物體存在有否 檢測生產包裝線上有無產品包裝箱;檢測有無產品零件。


　　2.4轉速與速度控制


　　控制傳送帶的速度;控制旋轉機械的轉速;與各種脈沖發生器一起控制轉速和轉數。


　　2.5計數及控制


　　檢測生產線上流過的產品數;高速旋轉軸或盤的轉數計量;零部件計數。


　　2.6檢測異常


　　檢測瓶蓋有無;產品合格與不合格判斷;檢測包裝盒內的金屬制品缺乏與否;區分金屬與非金屬零件;產品有無標牌檢測;起重機危險區報警;安全扶梯自動啟停。


　　2.7計量控制


　　產品或零件的自動計量;檢測計量器、儀表的指針范圍而控制數或流量;檢測浮標控制測面高度，流量;檢測不銹鋼桶中的鐵浮標;儀表量程上限或下限的控制;流量控制，水平面控制。


　　2.8識別對象


　　根據載體上的碼識別是與非。


　　2.9信息傳送


　　ASI(總線)連接設備上各個位置上的傳感器在生產線(50-100米)中的數據往返傳送等。


　　3.接近傳感器分類及結構


　　接近傳感器的作用是當某物體與接近傳感器接近并達到一定距離時，能發出信號。它不需要外力施加，是一種無觸點式的主令電器。它的用途已遠遠超出行程開關所具備的行程控制及限位保護。


　　接近傳感器可用于高速計數、檢測金屬體的存在、測速、液位控制、檢測零件尺寸以及用作無觸點式按鈕等。就目前應用較為廣泛的接近傳感器按工作原理可以分為以下幾種類型：


　　高頻振蕩型：用以檢測各種金屬體


　　電容型：用以檢測各種導電或不導電的液體或固體


　　光電型：用以檢測所有不透光物質


　　超聲波型：用以檢測不透過超聲波的物質


　　電磁感應型：用以檢測導磁或不導磁金屬

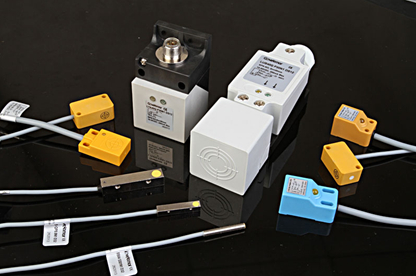

　　按其外型形狀可分為園柱型、方型、溝型、穿孔(貫通)型和分離型。園柱型比方型安裝方便，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測通過槽內的物體，貫通型在我國很


　　少生產，而日本則應用較為普遍，可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測裝置等。


　　接近傳感器按供電方式可分為;直流型和交流型，按輸出型式又可分為直流兩線制、直流三線制、直流四線制、交流兩線制和交流三線制。

電感式接近傳感器的參數解析與選擇

　　3.1兩線制接近傳感器


　　兩線制接近傳感器安裝簡單，接線方便;應用比較廣泛，但卻有殘余電壓和漏電流大的缺點。


　　3.2直流三線式


　　直流三線式接近傳感器的輸出型有NPN和PNP兩種，70年代日本產品絕大多數是NPN輸出，西歐各國NPN、PNP兩種輸出型都有。PNP輸出接近傳感器一般應用在PLC或計算機作為控制指令較多，


　　NPN輸出接近傳感器用于控制直流繼電器較多，在實際應用中要根據控制電路的特性進行選擇其輸出形式。


　　4.接近傳感器的選型和檢測


　　4.1.接近傳感器的選型


　　對于不同的材質的檢測體和不同的檢測距離，應選用不同類型的接近傳感器，以使其在系統中具有高的性能價格比，為此在選型中應遵循以下原則：


　　4.1.1.當檢測體為金屬材料時，應選用高頻振蕩型接近傳感器，該類型接近傳感器對鐵鎳、A3鋼類檢測體檢測最靈敏。對鋁、黃銅和不銹鋼類檢測體，其檢測靈敏度就低。


　　4.1.2.當檢測體為非金屬材料時，如;木材、紙張、塑料、玻璃和水等，應選用電容型接近傳感器。


　　4.1.3.金屬體和非金屬要進行遠距離檢測和控制時，應選用光電型接近傳感器或超聲波型接近傳感器。


　　4.1.4.對于檢測體為金屬時，若檢測靈敏度要求不高時，可選用價格低廉的磁性接近傳感器或霍爾式接近傳感器。


　　4.2.接近傳感器技術指標檢測


　　4.2.1.動作距離測定;當動作片由正面靠近接近傳感器的感應面時，使接近傳感器動作的距離為接近傳感器的最大動作距離，測得的數據應在產品的參數范圍內。


　　4.2.2.釋放距離的測定;當動作片由正面離開接近傳感器的感應面，開關由動作轉為釋放時，測定動作片離開感應面的最大距離。


　　4.2.3.回差H的測定;最大動作距離和釋放距離之差的絕對值。


　　4.2.4.動作頻率測定;用調速電機帶動膠木圓盤，在圓盤上固定若干鋼片，調整開關感應面和動作片間的距離，約為開關動作距離的80%左右，轉動圓盤，依次使動作片靠近接近傳感器，


　　在圓盤主軸上裝有測速裝置，開關輸出信號經整形，接至數字頻率計。此時啟動電機，逐步提高轉速，在轉速與動作片的乘積與頻率計數相等的條件下，可由頻率計直接讀出開關的動作頻率。


　　4.2.5.重復精度測定;將動作片固定在量具上，由開關動作距離的120%以外，從開關感應面正面靠近開關的動作區，運動速度控制在0.1mm/s上。當開關動作時，讀出量具上的讀數，然后退


　　出動作區，使開關斷開。如此重復10次，最后計算10次測量值的最大值和最小值與10次平均值之差，差值大者為重復精度誤差。
