扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量儀器。應用范圍十分廣泛，主要用于：1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；4、可用于污水處理系統中的扭矩及功率的檢測；5、可用于制造粘度計；6、可用于過程工業和流程工業中。

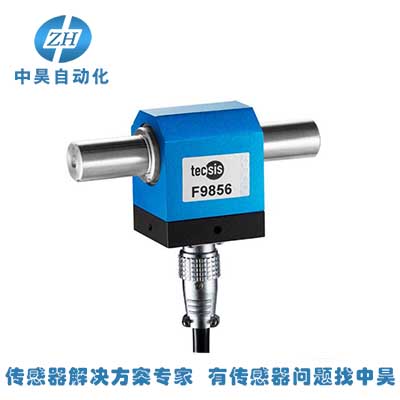

動態扭矩傳感器原理：
扭矩的測量：采用 應變片電測技術 ,在彈性軸上組成應變橋,向應變橋提供 電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。
動態扭矩傳感器特點如下
1.信號輸出可任意選擇波形─方波或脈沖波。
2.檢測精度高、穩定性好、抗干擾性強。
3.不需反復調零即可；連續測量正反扭矩。
4.即可測量靜止扭矩，也可測量動態扭矩。
5.體積小、重傳感器可脫離二次儀表獨立使用，只要按插座針號提供 +15V，-15V（200mA）的電源，即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號。量輕、易于安裝。
6.測量范圍： 0—10000Nm標準可選, 非標準2萬Nm、3萬Nm、5萬Nm、8萬Nm、10萬Nm、15萬Nm、20萬Nm、50萬Nm、100萬Nm、200萬Nm可定制，特殊量程定制。
常用的動態扭矩傳感器主要有以下形式：
首先是電感式扭矩傳感器：該種類型的傳感器主要是采用了一種非接觸的測量方式，這種扭矩傳感器的壽命較長，可靠性高，不易受到磨損。其次是電位計式扭矩傳感器：該種類型傳感器按照類型可以分為齒輪式，扭桿式，旋臂式。而其中扭桿式測量結構簡單、可靠性能相對比較高，在早期應用比較多。該類型的傳感器都屬于接觸式，存在磨損，降低了其性能 。
還有一種就是金屬電阻應變片式：該種類型扭矩傳感器主要是在彈性軸上粘貼應變片組成測量電橋，而當彈性軸受扭矩作用時，它會產生一種微小變形后而引起電橋電阻變化，而應變電橋電阻的變化轉變?yōu)殡妷盒盘?hào)的變化從而實現我們想要的扭矩測量。但是，該種類型扭矩傳感器受應變片材料及穩壓電源精度影響較大。
