測量液晶玻璃厚度

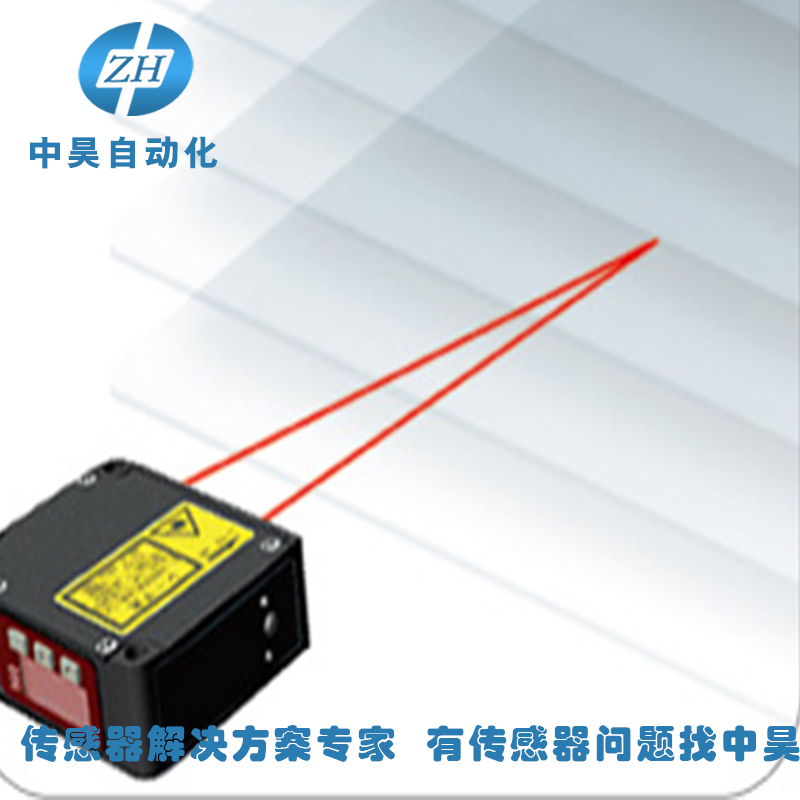

CD5-L25型單個正反射型CD5感應頭無需鏈接控制器即可測量玻璃板的厚度。可以穩定檢測玻璃厚度，及傳感器距玻璃表面的距離。

CD5-L25激光位移傳感器激光發射器通過鏡頭將可見紅色激光射向被測物體表面，經物體反射的激光通過接收器鏡頭，被內部的CCD線性相機接收，根據不同的距離，CCD線性相機可以在不同的角度下“看見”這個光點。根據這個角度及已知的激光和相機之間的距離，數字信號處理器就能計算出傳感器和被測物體之間的距離。
　　同時，光束在接收元件的位置通過模擬和數字電路處理，并通過微處理器分析，計算出相應的輸出值，并在用戶設定的模擬量窗口內，按比例輸出標準數據信號。如果使用開關量輸出，則在設定的窗口內導通，窗口之外截止。另外，模擬量與開關量輸出可獨立設置檢測窗口。無需鏈接控制器即可獨立檢測玻璃的表面并檢測其厚度

基本原理是光學三角法：

半導體激光器①被鏡片②聚焦到被測物體⑥。反射光被鏡片③收集，投射到CMOS陣列④上；信號處理器⑤通過三角函數計算陣列④上的光點位置得到距物體的距離，從而得到北側物體的厚度。
