PLC/可編程邏輯控制器信號處理及程序設計

▲作用：消除干擾，準確獲得真實信號。

一、輸入信號的處理

1．PLC/可編程邏輯控制器開關信號的采集與程序設計

① PLC/可編程邏輯控制器利用輸入時間常數對輸入信號濾波

② PLC/可編程邏輯控制器利用軟件對輸入信號濾波

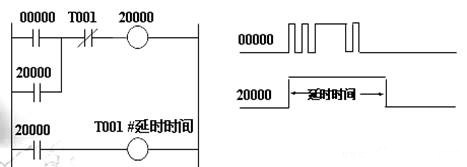

③ PLC/可編程邏輯控制器防止輸入信號抖動的方法

2．PLC/可編程邏輯控制器模擬信號的采集與程序設計

1）模擬量輸入信號的數值整定：

① 過程量的最大測量范圍

② 量化誤差

③ 模擬量輸入模塊數據通道的數據應從數據字的第0位開始

④ 系統偏移量

⑤ 線性化

2）PLC/可編程邏輯控制器模擬量信號濾波的方法： 如平均值濾波法、慣性濾波法、中間值濾波法，可同時使用幾種方法對某一采樣值進行濾波，效果更好。

3．邊沿信號的采集和程序設計： 可應用DIFU、DIFD指令

二、故障信號的檢測及程序設計

1．故障檢測

PLC/可編程邏輯控制器外接的輸入、輸出元件如行程開關、電磁閥、接觸器等的故障率很突出，易造成設備故障。應將故障檢測措施作為控制系統設計的一個必要組成部分，提高整個設備的可維修性。

▲常用的方法有：時限故障檢測、邏輯錯誤檢測等。

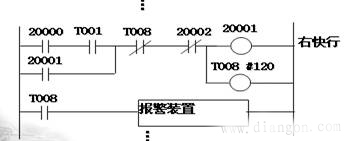

（1）時限故障檢測

（2）邏輯錯誤檢測 事先編制好一些常見故障的異常邏輯程序，加進用戶程序中。

2．PLC/可編程邏輯控制器故障信號顯示

1）直接分別顯示 好處是清楚、易于分辨。缺點不經濟。

2）集中共用顯示 優點是經濟，缺點是不能清楚地指示出故障的具體部位。

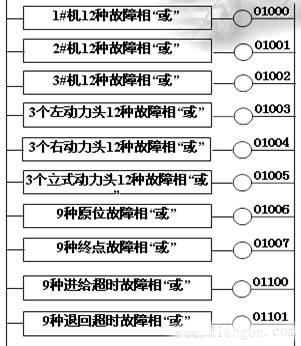

3）分類組合顯示 將所有的故障檢測信號按層次、項目分組，當具體的故障發生時，檢測信號同時分別送往區域、部件、元件等顯示組。這樣就可以指示故障發生在某區域、某部件、某元件上。
