控制器CD5A-N/P:

● 激光位移傳感器同時連接3個感應頭進行多種測量   業界首創

一個控制器可同時連接3個感應頭。控制器可以對3個感應頭的測量結果進行綜合運算，實現各種不同內容的應用。

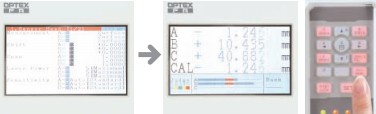

● 背光按鍵和顯示屏

設有10個數字背光按鈕和一個顯示屏，可輕松對傳感器的基本設定參數進行設定和修改。

按鍵的背光狀態可顯示哪些按鍵處于可操作狀態。

※ 可同時針對16種不同應用分別設定16組設定參數。

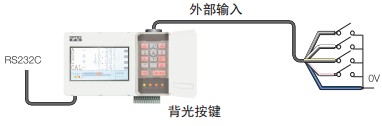

●激光位移傳感器設有16個存儲器（BANK）

可同時針對16種不同應用分別設定16組設定參數。

通過按鍵、外部輸入或RS232通信等方式切換所需的存儲器編號

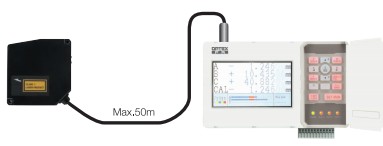

● CD5系列激光位移傳感器最遠可連接50m長

通過添加擴展連接線DSL-1212-G□M，控制器可在距離感應頭50m遠處進行遠距離操作。

● USB和RS232C通信

控制器設有USB和RS232C通信端口，通過與PC或PLC通信進行遠程控制傳感器。

感應頭CD5-30/85/350:

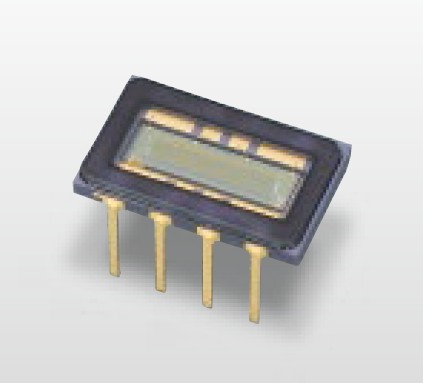

● 高精度線性圖像傳感器（CCD）

激光位移傳感器CD5系列的感光元器件采用高精度的線性圖像傳感器CCD。與傳統位移傳感器相比，精度提高5倍，速度提高10倍。

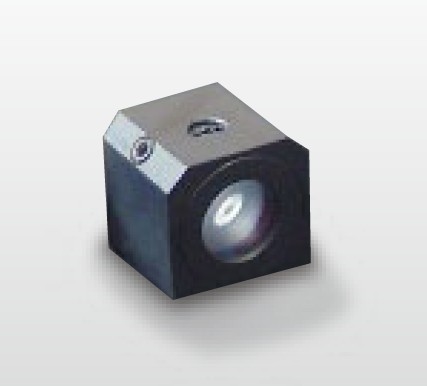

● 低像差鏡頭（Multi-CLD）

接收器鏡頭采用高精度感光鏡頭，能夠生成像差極小的清晰圖像，傳輸給線性圖像傳感器。

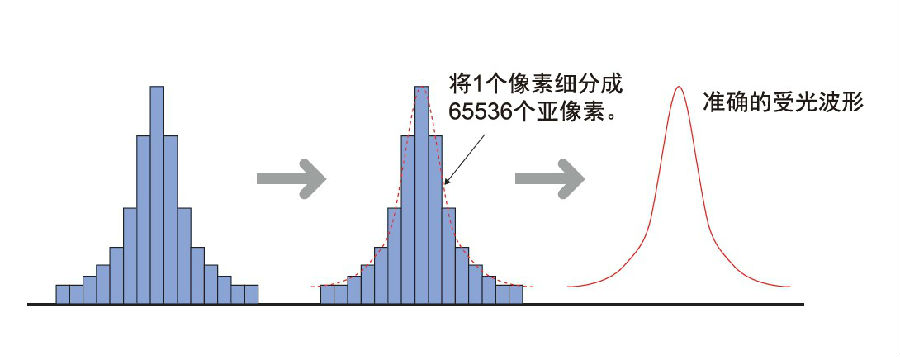

● 數字亞像素處理

采用數字亞像素處理技術，CD5系列激光位移傳感器可以將1個像素細分成65,536個亞像素（256?256），捕捉到準確的受光波形，從而使其線性精度比傳統位移傳感器提高了2倍以上。

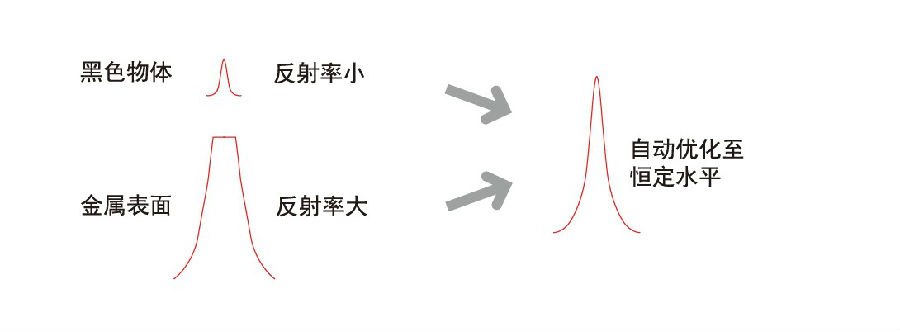

● 高精度感光修正

采用采樣周期為1/485的高分辨率電子快門速度，因此有助于確保穩定的受光量峰值狀態，自動優化受光量，即使是不穩定表面亦能保持穩定檢測。

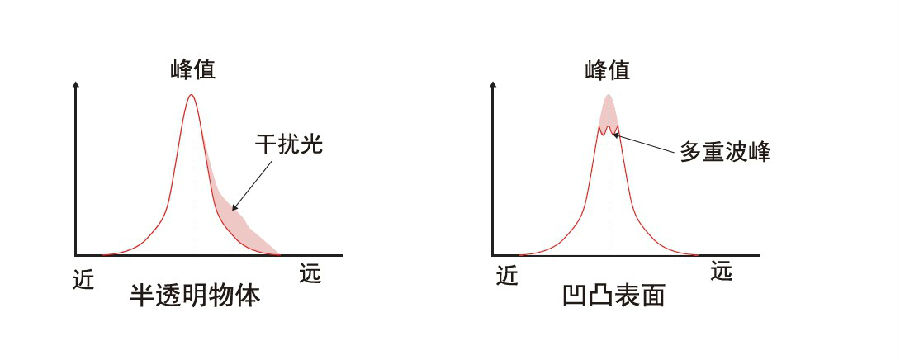

● 獨自算法

檢測半透明或表面不平的物體時會產生多重反射光，從而影響到受光波形的精確識別。

OPTEX FA采用獨自算法解決這個問題。適用于檢測不同光澤度/不均勻表面的物體。

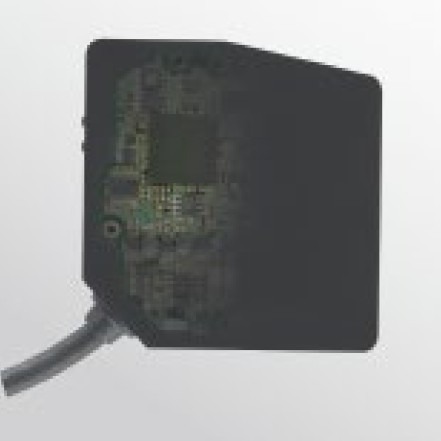

● 高速運算處理單元

內置CD5專用的高速運算處理單元。從線性圖像傳感器獲取的測量結果進行迅速的修正失真/優化/判定等處理，從而實現高速度及高精度的運算測量。

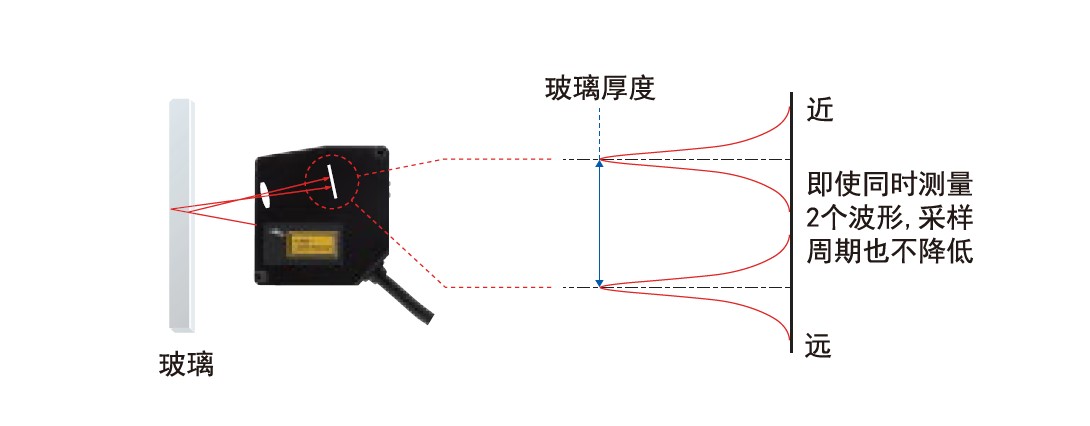

● 單體感應頭測量玻璃厚度

CD5感應頭無需連接控制器，通過RS422通信與PLC等設備直接連接，獨自測量玻璃的表面/背面，并可測量其厚度。

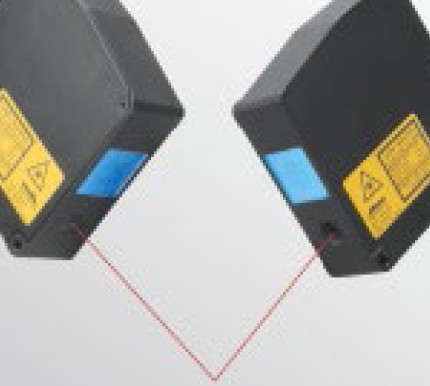

● 激光位移傳感器防相互干擾功能   業界首創

即使不同感應頭的光束發生重疊，或2個感應頭安裝位置較近時，也可保持穩定的高精度測量。防相互干擾功能：Max. 2臺。



※ 啟用防相互干擾功能時，采樣周期變成原來的6倍。

● 寬光斑型

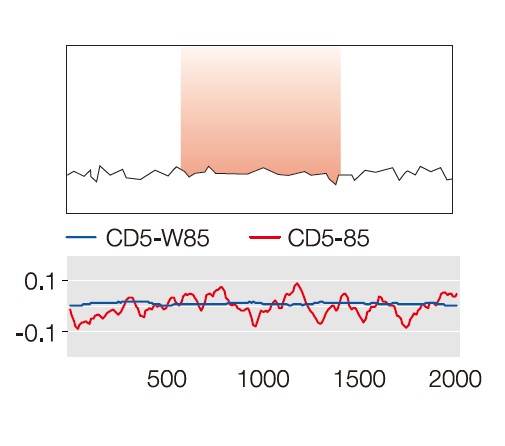

CD5-W寬光斑型有效檢測粗糙表面，獲得穩定的高精度線性精度。

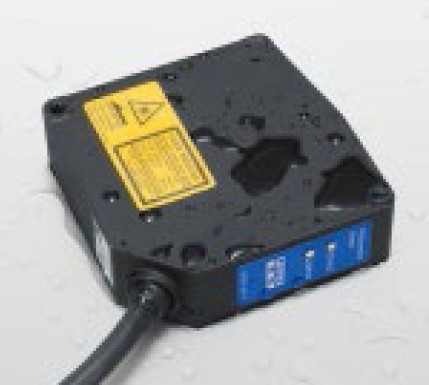

● 防護等級 IP67

不僅CD5激光位移傳感器的感應頭本體防護等級達到IP67，而且擴展連接線連接器的防護等級也達到IP67，

因此無需再做任何的防水措施。

※ 鏡頭表面有水或油漬等可能導致激光發射折射現象的物體時，會使傳感器無法進行精確的測量。

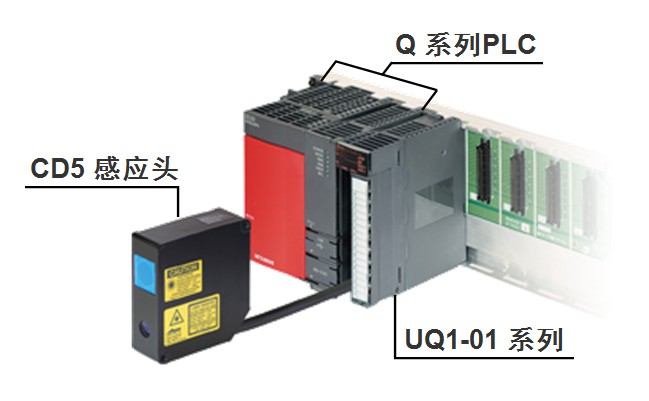

● 激光位移傳感器控制單元UQ1系列

UQ1-01系列為CD5感應頭和三菱MELSEC-Q系列PLC相連接時的連接單元。CD5感應頭和Q系列PLC相連接時UQ1-01對測量數據進行處理、運算及判定，設定簡便，并且無需編寫串行通信程序。

應用

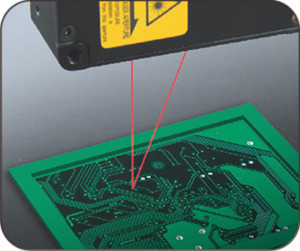

分辨率提高5倍

激光位移此前CD5系列的分辨率比普通位移傳感器高5倍，實現更高精度的測量。

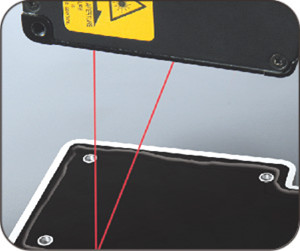

同等級產品中精度最高

CD5系列激光位移傳感器實現同等級產品中最高測量精度的檢測物體的高度/厚度。

寬光斑型

寬光斑型CD5-W系列檢測橡膠薄片的下垂程度以控制橡膠薄片所受的張力，實現高精度、高穩定性的測量。

最高線性精度

通過最高線性精度的CD5-(W)85（?0.05%F.S.）檢測物體的寬度，實現高精度、高穩定性的測量。

超長檢測距離型

CD5-2000長距離檢測金屬滾軸的位置，實現工業自動化行業內最長距離的檢測。

測量玻璃板厚度

單個正反射型CD5感應頭即可測量玻璃板的厚度。
