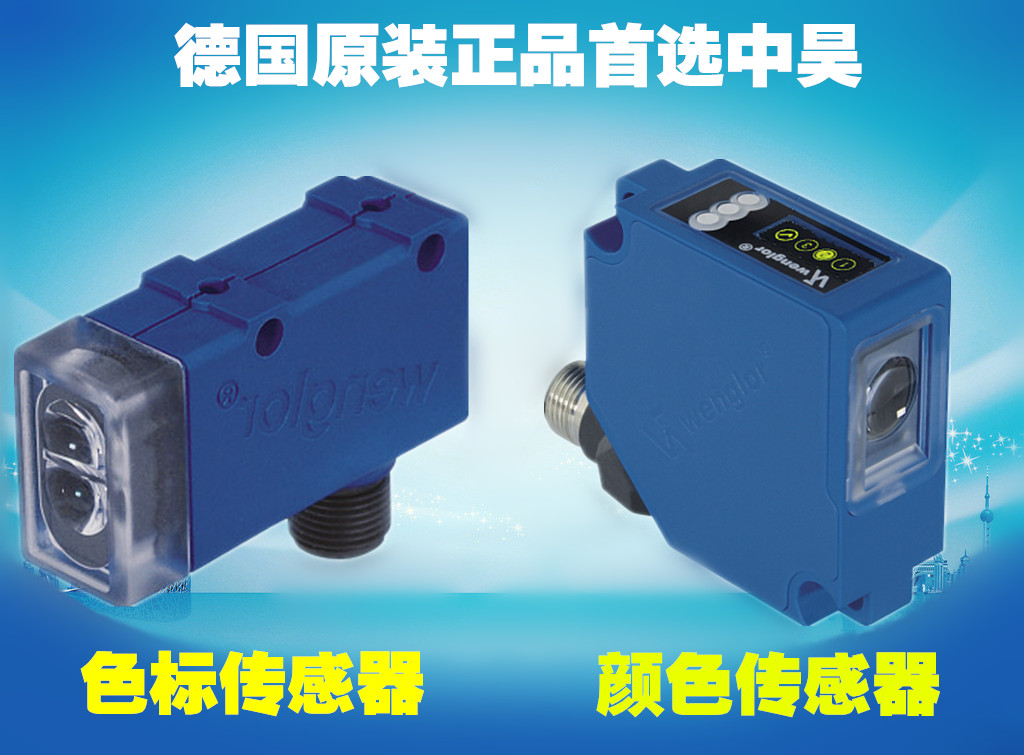

中昊顏色傳感器、色標傳感器德國品質！

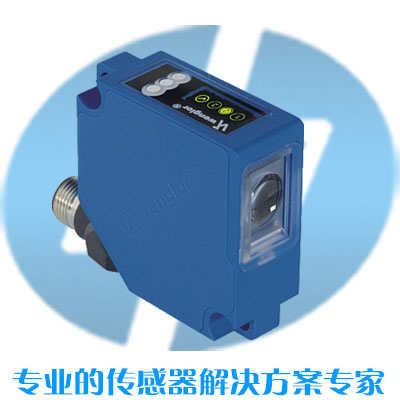

【顏色傳感器 OFP401P0189】

顏色傳感器能夠區分精細的色調，比人眼更快、更精確。根據事先設定的參照顏色，自動模式中可以高速選定彩色對象。

• 反射模式

• 可識別最細微的色差

• 示教屏、外部示教

這種色彩傳感器可以最多同時分析三種顏色。通過單透鏡系統實現小光斑和大工作范圍。傳感器的所有設置均可以通過示教進行，也可以通過RS-232接口進行。傳感器具有3個切換端口，并可以通過接口輸出RGB,XYZ和HSL色彩值。

 光學數據

工作范圍	30...40 mm
工作間距	35 mm
光線類型	白光
使用壽命(Tu = +25 °C)	100000 h
最大允許的外部光線	10000 Lux
光斑直徑	3 mm

 電氣數據

供電電壓	10...30 V
電流消耗(Ub = 24 V)	< 80 mA
切換頻率	1,8 kHz
響應時間	~( 1000 / 1,8 )μs × filter
溫度范圍	-25...60 °C
轉換輸出端數量	3
切換輸出端壓降	1,5 V
PNP切換輸出端切換電流	100 mA
抗短路	是
反極性保護	是
防過載	是
示教模式	FT
接口	RS-232
數字輸入端數量	2
防護類別	III

 機械數據

調整方式	示教屏
外殼材料	塑料
防護等級	IP68
接口類型	M12 × 1；8針

 輸出功能

可切換的常閉/常開觸點	是
可編程的PNP/NPN/推挽式	是
RS-232接口	是
錯誤輸出端	是
污染輸出端	是

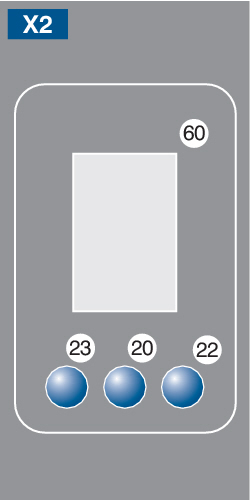

 操作面板

• 20 = 回車鍵

• 22 = 向上鍵

• 23 = 向下鍵

• 60 = 指示器

 標定尺寸圖

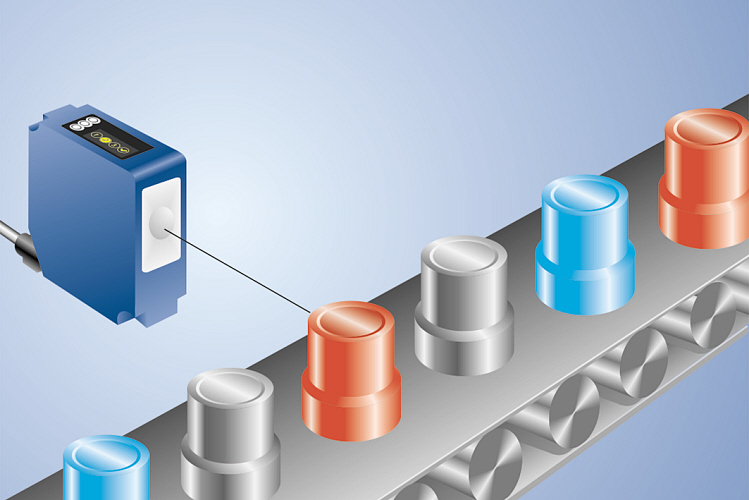

傳感器的脈沖白光對外部光源不敏感能夠保證穩定識別顏色即使按鍵距離變動時在汽車、包裝和紡織和印刷行業等不同領域令之成為生產質保 的必不可少的 絕佳儀器。

---

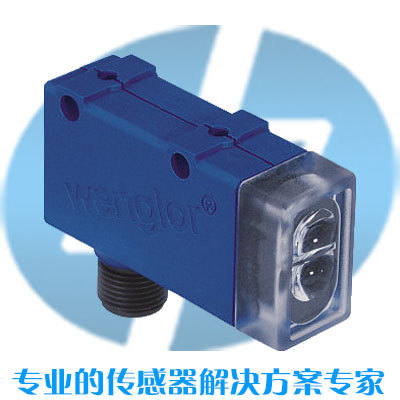

【 色標傳感器  WM03NCT2 】

色標傳感器運用長壽命白光LED進行工作，能夠產生較小的光斑。只需使用一只傳感器，即可識別色標和背景間的全部亮度和色彩組合。

1. 光斑小

2. 白光：可以識別每個印刷套準標記組合

3. 示教屏、外部示教

4. 緊湊的結構樣式

這種傳感器專為識別印刷套準標記而設計。具有一個極小的光斑，利用超長使用壽命的白光LED工作。只需要一個這樣的傳感器，即可結合色彩和亮度識別壓痕和背景的差異。

 光學數據

工作范圍	12...18 mm
工作間距	15 mm
分辨率	20 灰度
切換遲滯	< 2 %
光線類型	白光
波長	400...700 nm
使用壽命(Tu = +25 °C)	100000 h
最大允許的外部光線	10000 Lux
光斑直徑	1,5 × 2,5 mm

 電氣數據

供電電壓	10...30 V DC
電流消耗(Ub = 24 V)	< 30 mA
切換頻率	5 kHz
響應時間	100 μs
脫扣時間延遲	20 ms
脫扣時間延遲(RS-232)	0...2 s
溫度偏差	< 2 %
溫度范圍	-25...60 °C
切換輸出端壓降	< 2,5 V
NPN切換輸出端切換電流	100 mA
抗短路	是
反極性保護	是
防過載	是
可鎖定	是
示教模式	ZT, FT
防護類別	III

 機械數據

調整方式	示教屏
外殼材料	塑料
全鑄型	是
防護等級	IP67
接口類型	M12 × 1；4針

 輸出功能

NPN常閉觸點/常開觸點（可切換）	是
具有轉接盒的RS-232	是

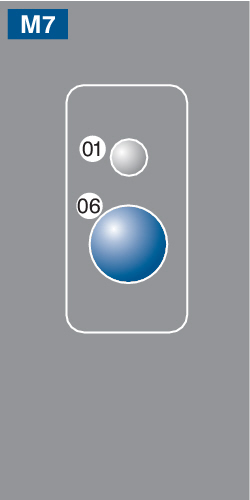

 操作面板

• 01 = 切換狀態指示器

• 06 = 示教鍵

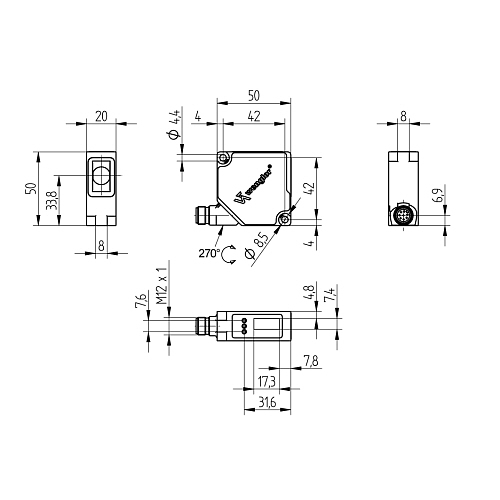

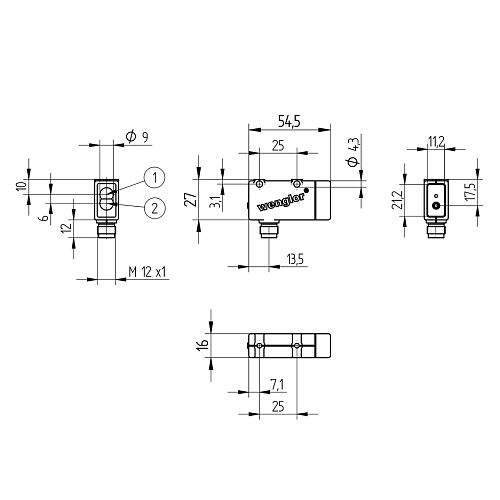

 標定尺寸圖

WM03系列色標傳感器識別多達20種灰度，能夠通過多種學習模式（動態學習、窗口學習、兩點教學等）對各應用進行設置。借助可選延時功能，能夠延遲輸出切換。

WP02和WP04系列傳感器具有光斑小、對比分辨率高的特點。由于光斑小、切換頻率高度、擁有多種學習模式，可以適用于多種應用。閥值可通過按鈕電勢計重新調節。
