隨著科學技術的不斷發展和人類生活水平的不斷提高，近年來出現了各種各樣的傳感器。高精度位移傳感器是一種新型的傳感器，相對于其它大位移傳感器，高精度位移傳感器具有其獨特的優勢。隨著智能手機和平板電腦的越發流行，各種新型高科技電子產品的零配件需求激增，而這些零配件對外觀尺寸的要求十分嚴苛，高精度的加工和檢測已經成為生產中的重中之重。



其中手機和平板電腦的屏幕玻璃的要求最為突出。屏幕玻璃是手機和平板電腦的硬性需求產品之一，其中應用最為廣泛的就是手機屏幕玻璃，玻璃厚度測量是玻璃產品質量的一項重要標準。由此而衍生出光三角法測量。激光三角位移傳感器在小型化、高速度、非接觸、高精度等方面表現出較強的優越性。測量是將激光器發出的光束會聚于被測物體上形成一個微小光斑以模擬接觸式測頭的探針。光斑的大小將影響傳感器的橫向分辨力、測量范圍和測量精度等參數。在生產中，及時提供的厚度變化數據，可以減少?gòu)U品,降低生產成本。以一種以位移傳感器來測量玻璃厚度，實現了高準確度測量，能保證產品的質量，提高生產效率。



位移傳感器系統檢測原理：

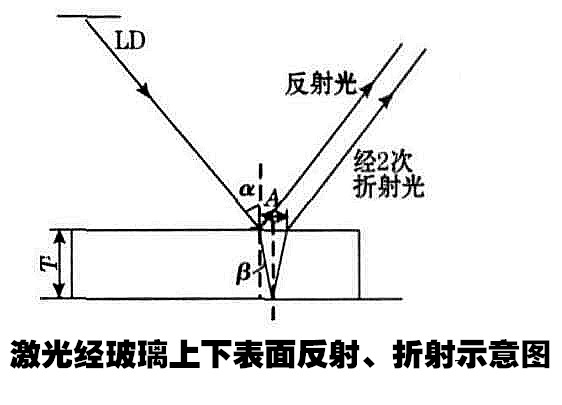

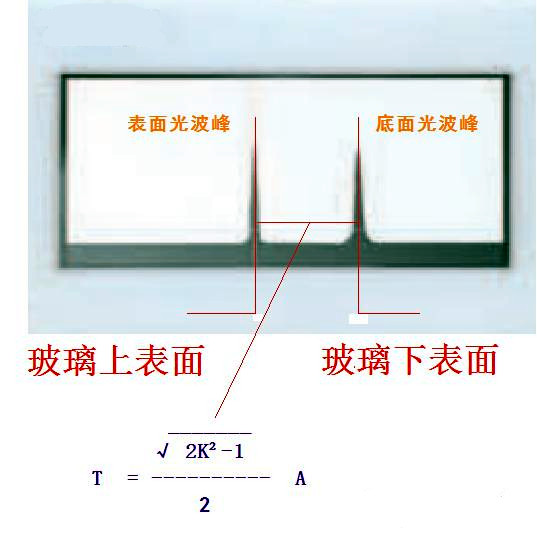

光電傳感器在垂直于玻璃表面進行取點測試，當光電傳感器的激光光源發出入射光線照到玻璃表面時，經過玻璃上下兩重表面得的雙重發射光束帶有玻璃的厚度信息?？梢缘贸鼍鸵粋€(gè)教學模型的推導公式，兩束平行光線的水平距離A與玻璃T的厚度呈線性關系：



              _______

            √ 2K2-1                                    __

    T=   ---------------------- A  , 玻璃折射率 K=sinα/sinβ= √2 / (2sinβ)  ；

                 2



該平行的光束，經過處理后被傳感器鏡頭接收，經過傳感器的控制器接收運算可以直接得出玻璃的厚度數據。

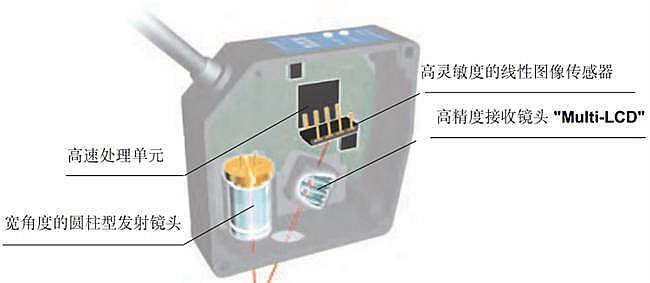

高精度激光位移傳感器內部圖

注意事項

激光位移測量系統準確度的主要因素就是測量環境的影響。主要包括測量環境溫度、測量環境的穩定性、測量物體的狀態等等。在工業生產線上機械振動時不可避免的,那么對于玻璃這樣的高精度測量要求,微小的振動都會造成非常大的影響,由于采用了上下兩個傳感器進行同時測量,所以避免了相對的振動,這樣就可以保證測量的準確性。



激光三角位移傳感器在小型化、高速度、非接觸、高精度等方面表現出較強的優越性，特別在透明體檢測方面越來越受到廠家的青睞。激光位移作為激光三角法的代表產品，克服了原先人手測測的各種缺陷和弊端，而且快捷的檢測判定處理，不損害產品表面外觀的檢測方式，代表了透明體檢測的發展方向，具有廣闊的應用前景。
