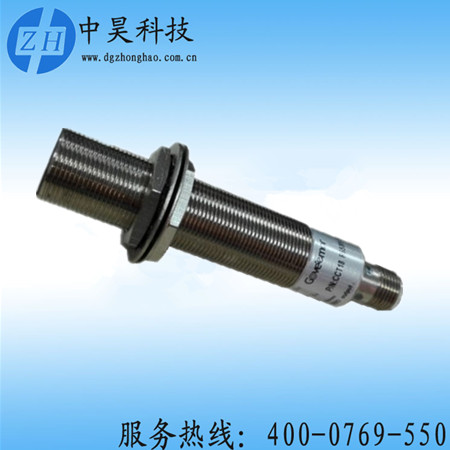

防爆超聲波傳感器結構與工作原理
作者:admin 發布時間:2015/11/11 14:05:55 瀏覽次數:2413
如超聲波傳感器，一個復合式振動器被靈活地固定在底座上。該復合式振動器是諧振器以及，由一個金屬片和一個壓電陶瓷片組成的雙壓電晶片元件振動器的一個結合體。諧振器呈喇叭形，目的是能有效地輻射由于振動而產生的超聲波，并且可以有效地使超聲波聚集在振動器的中央部位。
室外用途的超聲波傳感器必須具有良好的密封性，以便防止露水、雨水和灰塵的侵入。壓電陶瓷被固定在金屬盒體的頂部?jī)?nèi)側。底座固定在盒體的開口端，并且使用樹脂進行覆蓋。對應用于工業機器人的超聲波傳感器而言，要求其精確度要達到1mm，并且具有較強的超聲波輻射。
利用常規雙壓電晶片元件振動器的彎曲振動，在頻率高于75kHz的情況下，是不可能達到此目的的。所以，在高頻率探測中，必須使用垂直厚度振動模式的壓電陶瓷。在這種情況下，壓電陶瓷的聲阻抗與空氣的匹配就變得十分重要。壓電陶瓷的聲阻抗為2.6×107kg/m2s，而空氣的聲阻抗為4.3×102kg/m2s。5個冪的差異會導致在壓電陶瓷振動輻射表面上的大量損失。一種特殊材料粘附在壓電陶瓷上，作為聲匹配層，可實現與空氣的聲阻抗相匹配。這種結構可以使超聲波傳感器在高達數百kHz頻率的情況下，仍然能夠正常工作。
