超聲波傳感器UMF402U035

• 產品品牌：德國威格勒 WENGLOR
• 產品優勢：超聲波傳感器 測距用UMF402U035不銹鋼外殼可消除的溫度偏差同步和復合模式數字、模擬輸出端這種超聲波傳感器負責分析對象反射回來的聲波。它幾乎能識別任何對象
• 服務熱線：13802371696,13902699410

超聲波傳感器 測距用

UMF402U035

• 不銹鋼外殼
• 可消除的溫度偏差
• 同步和復合模式
• 數字、模擬輸出端

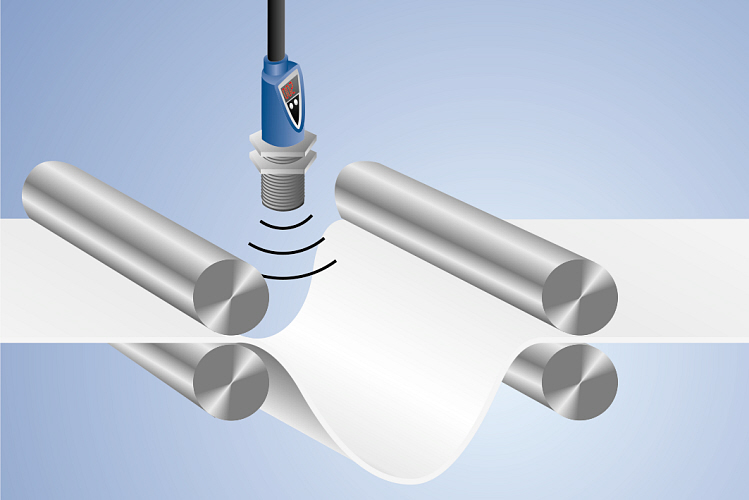

這種超聲波傳感器負責分析對象反射回來的聲波。它幾乎能識別任何對象，尤其適用于液體和散貨的物位控制或透明對象的識別。傳感器在探測對象時不受材料、機組狀態、色彩或透明度的影響。通過4位7段顯示器能夠?qū)鞲衅鬟M行便捷的設置。通過IO-Link接口實現方便的參數設置和快速的診斷。

超聲波數據

工作范圍	50...400 mm
測量范圍	350 mm
最大可重現性	1 mm
線性誤差	3 mm
分辨率	0,1 mm
超聲波頻率	300 kHz
張角	< 12 °
使用壽命(Tu = +25 °C)	100000 h
切換遲滯	2 mm

電氣數據

供電電壓	18...30 V DC
電流消耗(Ub = 24 V)	< 40 mA
切換頻率	20 Hz
響應時間	25 ms
溫度范圍	-25...60 °C
轉換輸出端數量	1
切換輸出端壓降	< 2,5 V
PNP切換輸出端切換電流	100 mA
模擬輸出端	0...10 V / 4...20 mA
同步	是
復合	是
抗短路	是
反極性保護	是
防過載	是
可鎖定	是
接口	IO-Link
IO-Link版本	1.0
防護類別	III

機械數據

調整方式	示教屏
外殼材料	不銹鋼
防護等級	IP67
接口類型	M12 × 1；4/5針

輸出功能

錯誤輸出端	是
PNP常閉觸點/常開觸點（可切換）	是
IO-Link	是
模擬輸出端	是

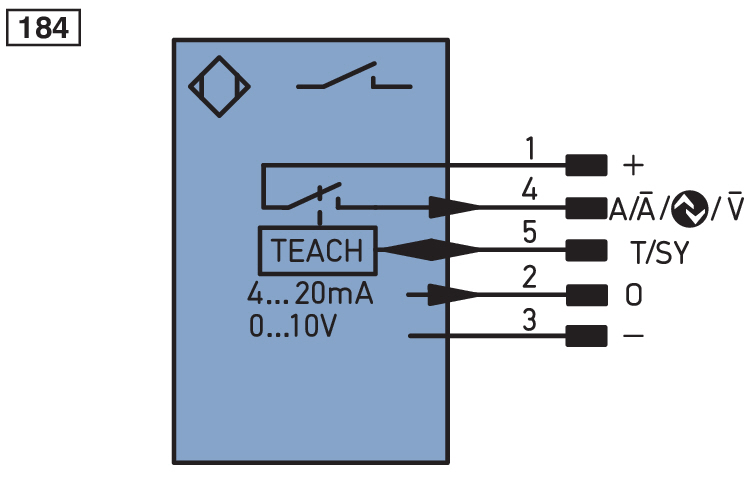

接線圖

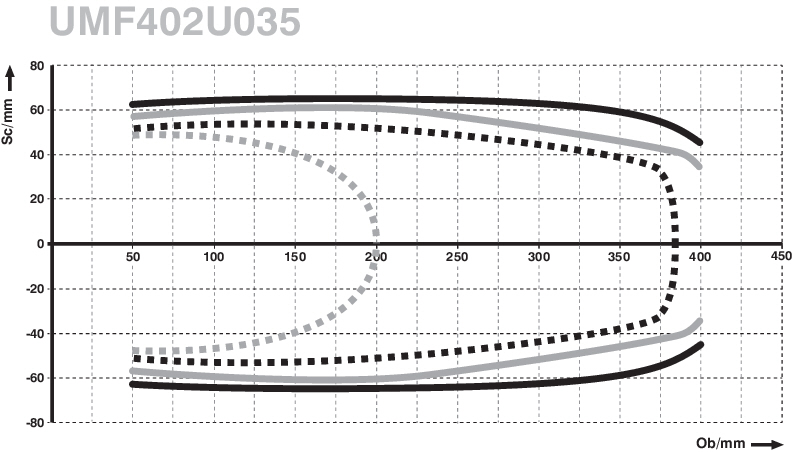

典型的響應曲線

• Ob = 對象
• SK = 聲束寬度

	板100 × 100 mm
	? 27 mm的棒

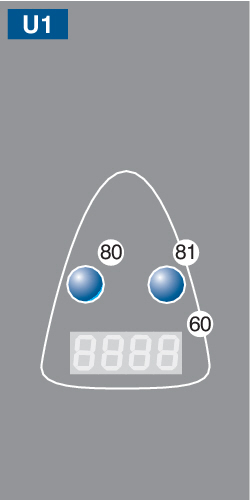

操作面板

• 60 = 指示器
• 80 = 模式鍵/切換狀態指示器
• 81 = 正號鍵/錯誤指示器

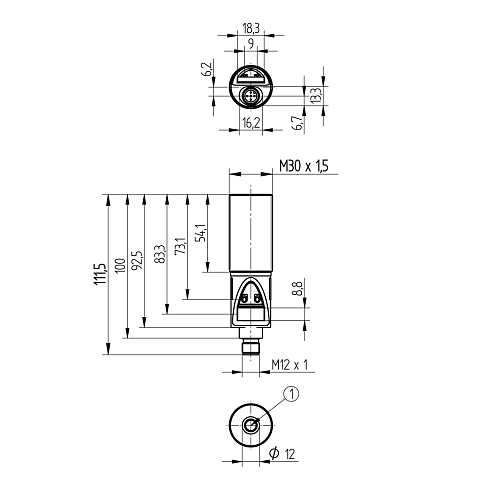

標定尺寸圖

尺寸（單位：毫米，1 毫米= 0.03937 英寸）

• 1 = 感應面
