DMP 343工業壓力變送器

非介質隔離硅傳感器

精度：0.175% FSO BFSL

（0.35% FSO IEC 60770）

壓力變送器DMP 343 專為超低壓測量及真空環境應用而設計。兼容介質有氣體、壓縮空氣和粘稠、無腐蝕性的油類。博德BD SEOSENS壓力變送器 DMP 343 溫漂小、長期穩定性出色，有多種標準輸出信號、電氣接口和壓力接口可供客戶選擇，這使DMP343 可滿足幾乎所有領域中的壓力測量需求。

額定量程

從 0 ... 10 mbar 至 0 ... 1000 mbar

產品特點

? 出色的線性

? 溫漂影響小

? 出色的長期穩定性

可選型號

? 本安防爆型

? SIL 2 認證

符合IEC 61508 / IEC 61511 標準

? 不同的電氣和壓力接口

? 客戶特殊需求

典型應用

工程機械

暖通和空調設備

DMP 343工業壓力變送器 技術參數

額定量程

表壓 [mbar]  -1000 … 0   10    16     25    40     60    100   160    250   400    600   1000

最大過壓 [bar]   3       0.2    0.2    0.2   0.5    0.5     1     2     3     3      3     3

破裂壓力 [bar]   5       0.3    0.3    0.3   0.75   0.75   1.5    3     5     5      5     5

輸出信號/電源

標準 2 線制：  4 ... 20 mA / VS = 8 ... 32 VDC

可選本安防爆型 2 線制：  4 ... 20 mA / VS = 10 ... 28 VDC

可選3 線制 3 線制：  0 ... 20 mA / VS = 14 ... 30 VDC

0 ... 10 V / VS = 14 ... 30 VDC

性能

精度 1 標準： BFSL：≤ ± 0.175 % FSO

額定量程 ≤ 100 mbar：BFSL：≤ ± 0. 25 % FSO

IEC 607701： ≤ ± 0.35 % FSO

IEC 607701： ≤ ± 0.50 % FSO

負載特性

電流2 線制：Rmax = [(VS – VS min) / 0.02A] Ω　

電流3 線制：Rmax = 500Ω 　

電壓3 線制： Rmin = 10 kΩ　

影響效應

電源： 0.05 % FSO / 10 V

負載： 0.05 % FSO / kΩ　

響應時間

2 線制：≤ 10 ms

3 線制：≤ 3 ms

1精度符合IEC 60770 –限位點調整 (非線性，遲滯性，復現性)

溫漂特性 (零點偏移和量程范圍)

工作溫度

工作溫度 介質： -40 ... 125 °C

電子元器件/環境：-40 ... 85 °C

保存： -40 ... 100 °C

電氣保護

機械穩定性

材料

壓力接口    不銹鋼1.4404 (316L)

外殼        不銹鋼1.4404 (316L)

密封件      (濕件) FKM

傳感器      不銹鋼1.4404 (316L)，硅，環氧樹脂或RTV，礦物玻璃

濕件        壓力接口、密封件、傳感器

防爆保護(僅適用于 4 … 20 mA / 2 線制)

認證 DX19-DMP 343	IBExU10ATEX1068X 0 區： II 1 G Ex ia IIC T4 Ga 20 區： II 1 D Ex iaD 20 T85 °C
最大技術安全值	Ui = 28 V，Ii = 93 mA，Pi = 660 mW，Ci ≈ 0nF，Li ≈ 0 μH外殼與供電端子間最大電容值27nF
允許環境溫度	應用于0 區： -20 ... 60 °C patm 0.8 bara 至1.1 bara 應用于1 區或更高： -25... 70 °C
線纜 (本公司配套線纜)	導線間電容：導線 / 屏蔽 和 導線 / 導線：160 pF/m 導線間電感：導線 / 屏蔽 和 導線 / 導線：1μH/m



其他

可選 SIL 2 型	符合 IEC 61508 / IEC 61511 標準
電流限制	電流信號輸出： 最大 25 mA 電壓信號輸出： 最大 5 mA
重量	約140 g
安裝位置	不限
CE 認證	EMC 規范：2004/108/EC

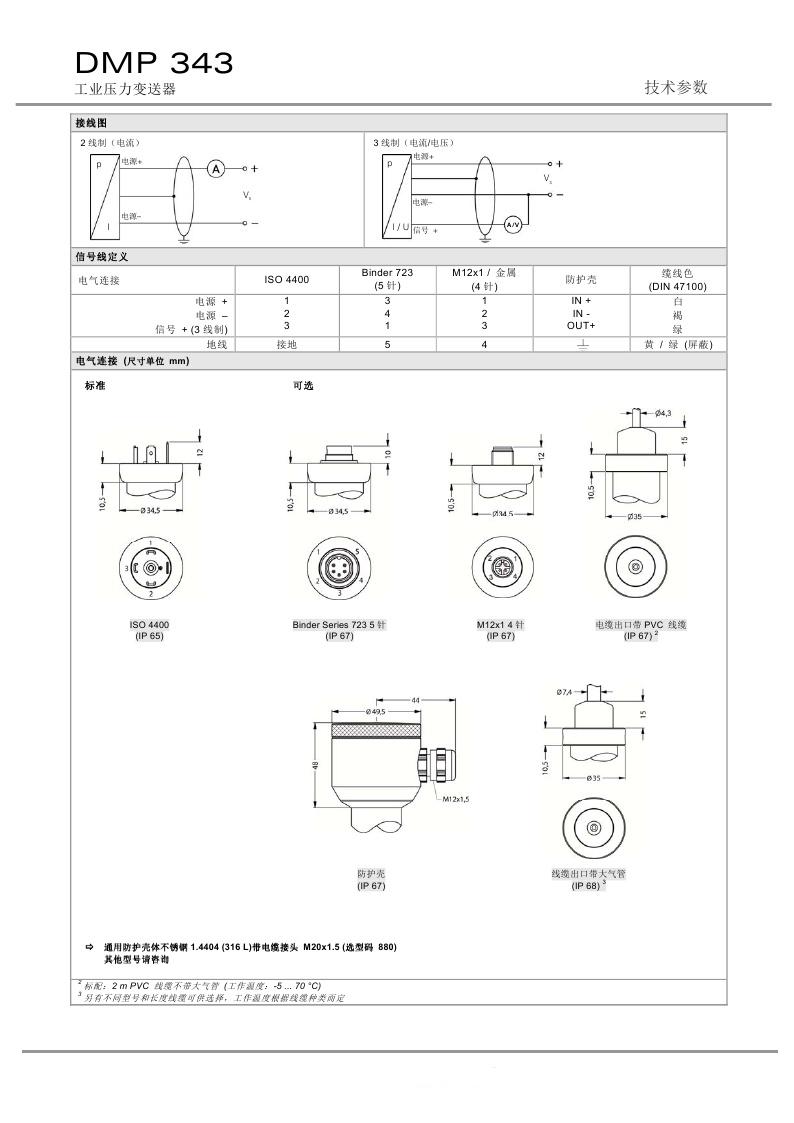

 德國博德壓力傳感器  DMP 343的接線圖和電氣連接圖例。

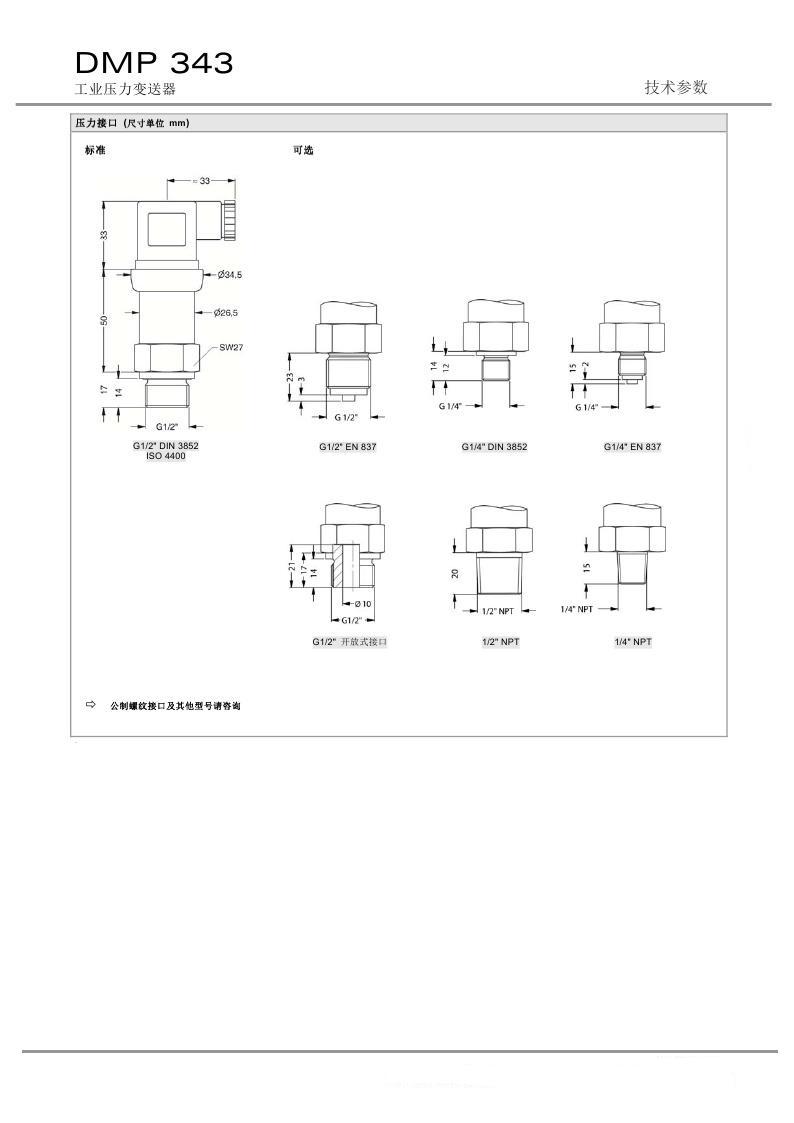

德國博德壓力傳感器  DMP 343的壓力接口圖例。
