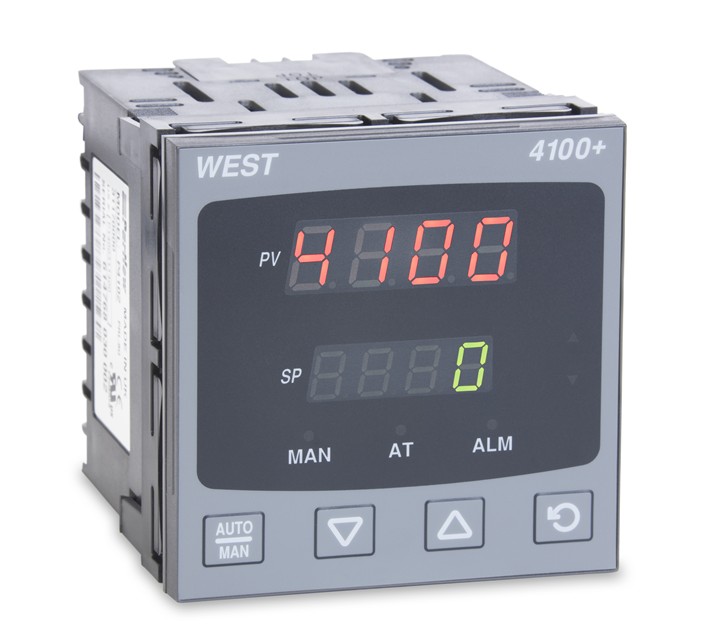

WEST P4100控制器

產品品牌：英國西特 WEST
產品優勢：WEST P4100控制器加熱/制冷控制回路報警2個過程報警設定點斜率0.1%測量精度雙設定點RS485通訊計算機組態特點尺寸規格1/16 DIN、1/8DIN
服務熱線：13802371696,13902699410

WEST P4100控制器

加熱/制冷控制
回路報警
2個過程報警
設定點斜率
0.1%測量精度
雙設定點
RS485通訊
計算機組態

特點
尺寸規格	1/16 DIN、1/8DIN、 1/4DIN。
控制類型	PID 控制、on/off控制、自整定、自適應、單輸出或加熱/制冷雙輸出。
自動/手動	無擾動切換。
輸出配置	最多3個輸出，其中最多2個控制輸出，最多2個報警輸出或2個變送輸出，1個變送器電源，輸出模塊任意設置。
報警類型	過程高/低報警、偏差報警、帶報警、邏輯與/或報警、回路斷線報警。
人機界面	4鍵操作，雙4位13mm和10mm LED顯示，5個LED 狀態指示燈。
計算機組態	離線計算機組態(不需通訊選件)。
輸入
熱電偶	J、K、C、R、S、T、B、L、N。PtRh20%:PtRh20%。
RTD	3 線 PT100，每線最大阻值50Ω，(三線要平衡)。
線性直流	0~20mA、4~20mA、0~50mV、10~50mV、0~5V、1~5V、0~10V、2~10V，量程-1999~9999，小數點位置可調。
阻抗	熱電偶和mV輸入時>10MΩ、V輸入時47kΩ、mA 輸入時為5Ω。
精度	滿量程的±0.1%±1LSB(熱電偶輸入時冷端補償誤差<1°C)。
采樣頻率	每秒4次，14為A/D精度。
傳感器斷路檢測	<2秒（0~20mA除外)，控制輸出關閉，熱電偶和mV輸入時顯示高報警，PT100、V和mA輸入時顯示低報警。
輸出和選件
控制和報警繼電器	SPDT 2A 240V AC 繼電器，壽命>500,000。
SSR輸出	驅動能力>10VDC，最大負載500Ω。
固態繼電器輸出	0.01A~1A，AC20-280V，47-63Hz。
控制直流輸出	0~20mA、4~20mA、0~5V、0~10V，最大負載500Ω，精度±0.25%。
變送器電源	24VDC，最大負載910Ω。
變送輸出	0~20mA、4~20mA、0~5V、0~10V，最大負載500Ω，精度±0.25%。
通訊	2 線RS485，波特率1200~19200，West ASCII、 Modbus 。
遙控輸入	0-20mA，4-20mA，0-5V，0-10V，2-10V，2K電位計，量程–1999-9999, 小數點位置可調。
數字輸入	數字輸入選擇SP1/SP2、自動/手動切換。
操作環境
溫度和濕度	0~55°C(儲存溫度-20~80°C）相對濕度20%~95%。
電源	90~240V 50/60Hz（20~48V AC/20~55V DC可選)，功耗 5 W。
前面板防護	IEC IP66/NEMA 4(背部防護IP20)。
認證	ISO9001、CE、 UL、Ulc。
