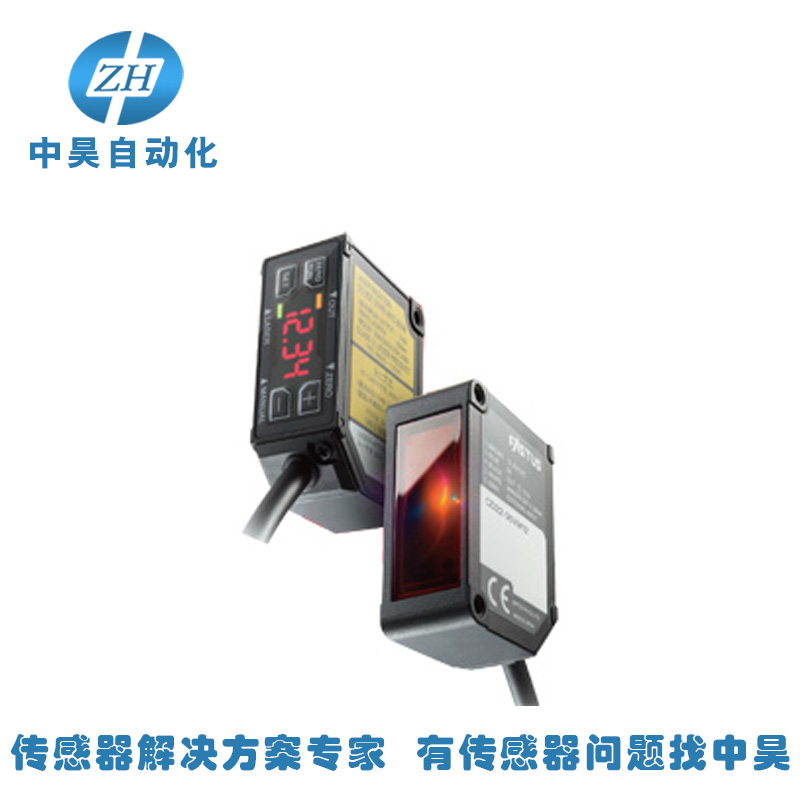

激光位移傳感器CD22-100AM12

產品品牌：奧泰斯 OPTEX
產品優勢：業界最微小型的激光位移傳感器革命性的緊密性機型,采用新型的混合透鏡光學原理，融合先前多種光學技術，內置測量處理器激光位移傳感器CD22系列具有與高端產品一樣的反饋回路具有高精度和高性能
服務熱線：13802371696,13902699410

激光位移傳感器

激光位移傳感器CD22-100AM12

激光位移傳感器CD22-100AM12

業界最微小型的激光位移傳感器

革命性的緊密性機型,采用新型的混合透鏡光學原理，融合先前多種光學技術，

內置測量處理器

激光位移傳感器CD22系列具有與高端產品一樣的反饋回路

具有高精度和高性能

1，分辨率高達1μm

2，線性精度高達0.1%F.S

激光位移傳感器技術規格

型號		CD22-100AM12
檢測距離		100mm
檢測范圍		±50mm
電源電壓		12~24VDC
光源		紅色激光二極管（波長655nm）
		最大輸出功率：1mW
IEC/JIS等級		Class 1
PDA等級		CLASS 2
光斑大小		600x700μm
線性精度		±0.1%F.S.
分辨率		1μm
采樣周期		500μs/1000μs/2000μs/4000μs/AUTO
溫度漂移特性（參考值）		±0.02%F.S.
指示燈		激光工作指示燈（綠色）/歸零設置指示燈（紅色）開光量輸出指示燈（橙色）/模式指示燈（紅色）
外部輸入（多功能輸入）		激光關閉、遠程示教、采樣保持、單脈沖觸發、歸零等
開關量輸出		NPN/PNP max.100mA/DC30V 殘留電壓1.8V
消耗電流		70mA以下
保護電路		反向連接保護、過電流保護
保護等級		IP67（包括電纜連接口）
使用環境溫度/濕度		-10~50℃/35~85%RH（無結冰/結霜）
儲存環境溫度/濕度		-20~60℃/35~85%RH（無結冰/結霜）
環境照度		太陽光：20000 1x以下/白熾燈：3000 1x以下
抗震動		10 to 55 Hz,雙振幅，1.5mm,X.Y.Z三方向，各方向2個小時。
耐撞擊		50G（50m/s2）X.Y.Z三方向，各方向3次
擴展電纜線		電纜延長線最長可選10m
材質		外殼：壓鑄鋁/SUS316;鏡頭板：PPSU；顯示板：PET;電纜線：耐油PCV
重量（定制除外）		M12鋁材型約60g（包含300mm的電纜線） M12不銹鋼型約90g（包含300mm的電纜線） M8鋁材型約40g M8不銹鋼型約70g
