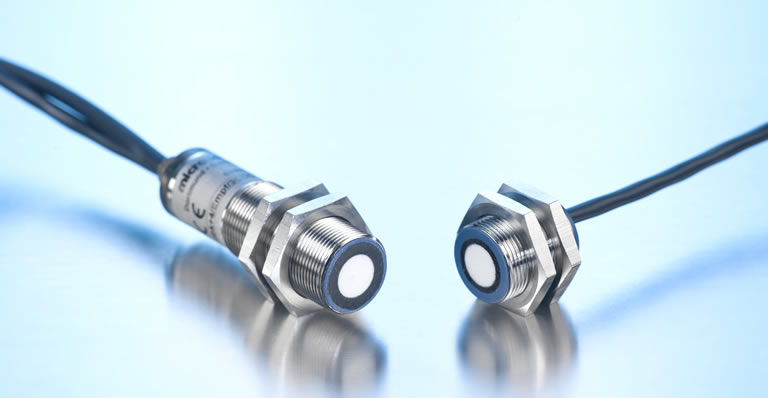

microsonic單雙張超聲波傳感器

單雙張檢測傳感器dbk+4/3BEE/M18 E+S

主要特點：

 3 個控制輸入

 可根據被測材料進行外部靈敏度選擇、觸發和自學習

 可選擇自學習

 例如對覆水沾合在一起的太陽能硅片

 頂端感應頭成90°角度

 用于特殊的安裝條件

 有M18放大器外置的型號

 有非常緊湊的M12螺紋套管的發射器和接收器

 microsoni單雙張檢測傳感器特點

型號	dbk+4/3BEE/M18 E+S
1 x pnp
檢測范圍	單位面積重量20-2000g/m2的紙張,和紙，合金層壓板和厚達0.4mm的薄膜，自動粘附膜，厚達0.3mm的金屬薄片，細瓦楞紙版，晶片和PCB電路板。
設計	圓柱形 M18
工作模式	雙張控制器
特性	發射器與接收器間的距離可選

超聲波傳感器特性
測量方法	脈沖操作帶有振幅估算
換能器頻率	400 kHz
盲區	在發射器與接收器前方7mm處

電氣數據
工作電壓	20 - 30 V d.c.,反極性保護
電壓脈動	± 10 %
空載電流損耗	≤ 50 mA
連接類型	2 m PUR 電纜, 7 x 0.25 mm2
發射器電纜	am Empf?nger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder

輸出量
輸出1	雙張npn輸出: Imax = 200 mA (-UB+2V) 常開/常閉 ，可調節 ，短路保護
輸出1	缺張npn輸出： Imax = 200 mA (-UB+2V) 常開/常閉 ，可調節 ，短路保護
響應時間	觸發模式<500μs，自動運行模式為2.5ms
上電延時	< 750 ms
輸入
描述	< -UB+6 V: 邏輯 1; > -UB+10 V或控制輸入端開路: l邏輯 0
輸入1	控制輸入
輸入2	控制輸入
輸入3	控制輸入

外殼
發射器-接收器間距	20 - 60 mm; 最佳: 40 mm ± 3 mm
允許的角度偏差	與垂直層面成± 45°
材質	黃銅套管，鍍鎳的，塑料零件，PBT,PA
超聲波換能器	泡沫聚氨酯，玻璃填充的環氧樹脂
螺母最大擰緊力矩	15 Nm
防護等級EN 60529	IP 65
工作溫度	+5°C至 +60°C之間
儲存溫度	-40°C 到 +85°C
重量	130 g
更新版本	彎頭 90° 換出發射器/接收器 單獨的發射器/接收器

技術特點/特性
控制裝置	控制輸入
設定范圍	working range selection via control inputs Teach-in via control inputs LCA-2 with LinkControl
指示燈	1 x 雙LED; 綠燈：工作/紅燈：雙張/紅燈閃爍：缺張
特性	發射器與接收器間的距離可選

 microsonic單雙張檢測傳感器尺寸

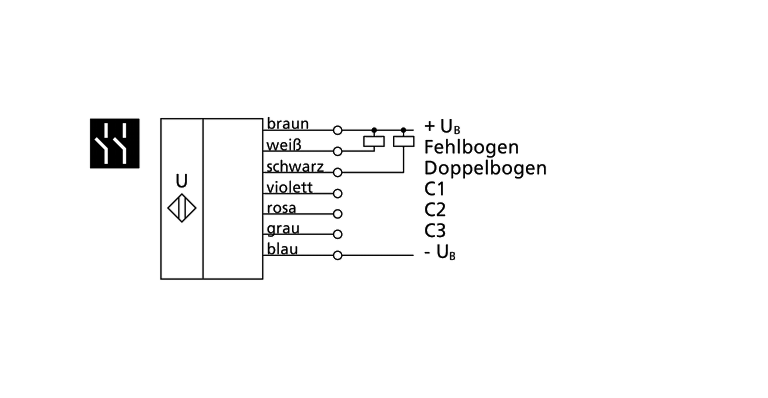

 microsonic單雙張檢測傳感器接線圖
